Dold&Söhne Frequenzrelais 40-120HZ UH AC230V AA983712/010#0021727
%

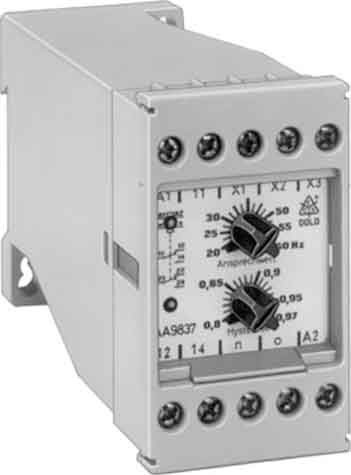

Abbildung ähnlich.



Dold&Söhne Frequenzrelais 40-120HZ UH AC230V AA983712/010#0021727

Art.Nr.: 10490167099

EAN: 4030641217273

Verkaufseinheit: 1 Stück

Hersteller:  Dold&Söhne

Update: 23.12.24, 03:08 Uhr



Artikel nicht lagernd
Artikel nicht lagernd
Prüfe Expressversandoptionen...

472,77 EUR UVP 706,06 EUR Sie sparen 33% (233,29 EUR) inkl. 19 % USt


Produktbeschreibung

Das Frequenzrelais arbeitet nach dem Prinzip des Frequenzvergleichs, wobei die Meßfrequenz mit einer im Gerät erzeugten, am Einstellknopf veränderbaren Frequenz verglichen wird. Bei Anschluß einer Schaltbrücke zwischen den Klemmen X1 - X2 fällt das Ausgangsrelais ab, wenn die Meßfrequenz größer als die eingestellte Frequenz ist. Das Relais zieht wieder an, wenn die Meßfrequenz kleiner als die eingestellte Frequenz x Hysteresefaktor ist (Funktionsdiagramm). Bei Anschluß einer Schaltbrücke zwischen den Klemmen X2 - X3 zieht das Relais an, wenn die Meßfrequenz größer als die eingestellte Frequenz ist. Das Relais fällt wieder ab, wenn die Meßfrequenz kleiner als die eingestellte Frequenz x Hysteresefaktor ist. Das Anliegen der Meßspannung wird durch eine Leuchtdiode angezeigt, wobei niederige Frequenzen am Blinkrhytmus zu erkennen sind. Eine weitere Leuchtdiode zeigt den Schaltzustand des Ausgangsrelais an

technische Daten

Hersteller: Dold&Söhne
Verpackungseinheit: 1
Bezeichnung: Frequenzrelais
Typenbezeichnung: AA983712/010#0021727
Hersteller - Artikelnummer: 0021727
Ausführung des elektrischen Anschlusses: Schraubanschluss
Bemessungssteuerspeisespannung Us bei AC 50 Hz: 230 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz: 230 V
Spannungsart zur Betätigung: AC
Mit abnehmbaren Klemmen: nein
Bemessungsspannung: 230 V
Ansprechwert für Frequenz: 40..120 Hz
Min. einstellbare Ansprechverzögerungszeit: 1,2 s
Max. zulässige Ansprechverzögerungszeit: 4,3 s
Anzahl der Kontakte als Wechsler: 2
Breite: 45 mm
Höhe: 77 mm
Tiefe: 127 mm
Zolltarifnummer: 85364900
Ursprungsland: DE
Reachkennzeichen: N
Kennzeichen Abakus: N
Artikelklasse: Frequenzüberwachungsgerät
