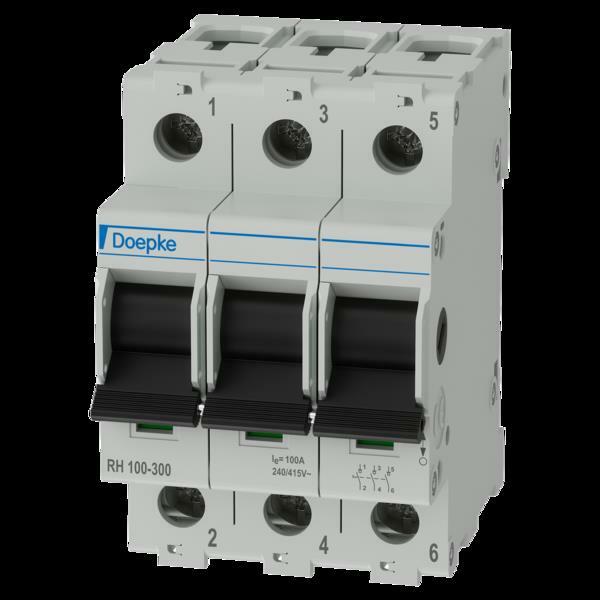

Doepke Hauptschalter RH 100-300
%
Doepke Hauptschalter RH 100-300
Doepke Hauptschalter RH 100-300


Doepke Hauptschalter RH 100-300

Art.Nr.: 10570325899

EAN: 4014712154889

Verkaufseinheit: 1 Stück

Hersteller:  Doepke

Update: 19.04.25, 03:38 Uhr


Artikel nicht lagernd
Artikel nicht lagernd
Prüfe Expressversandoptionen...
paketversandfähiger Artikel

71,53 EUR UVP 197,30 EUR Sie sparen 63.7% (125,77 EUR) inkl. 19 % USt

Produktbeschreibung

Lastrenn- bzw. Hauptschalter trennen elektrische Verbraucher oder Anlagenteile vollständig und allpolig von der elektrischen Versorgung. Sie schalten auch unter Last oder Überlast. Sie werden zur Abschaltung für Wartungsarbeiten und zum Anlagenschutz eingesetzt. Die Geräte der Baureihe RH sind modulare Hauptlastschalter mit Trennfunktion und zeichnen sich durch eine hohe Verschleißfestigkeit der Kontakte aus. Die Ausführung ermöglicht den Einsatz einer Schaltsperre und entspricht den internationalen Bauvorschriften. Eigenschaften: modularer Aufbau
hohe Kurzschlussfestigkeit und hohes Schaltvermögen
beidseitige Doppelstockklemmen für großen Leiterquerschnitt und Sammelschiene
Schaltstellungsanzeige
Sprungschaltfunktion beim Einschalten
Montageart: Schnellbefestigung auf Tragschiene
Einbaulage beliebig

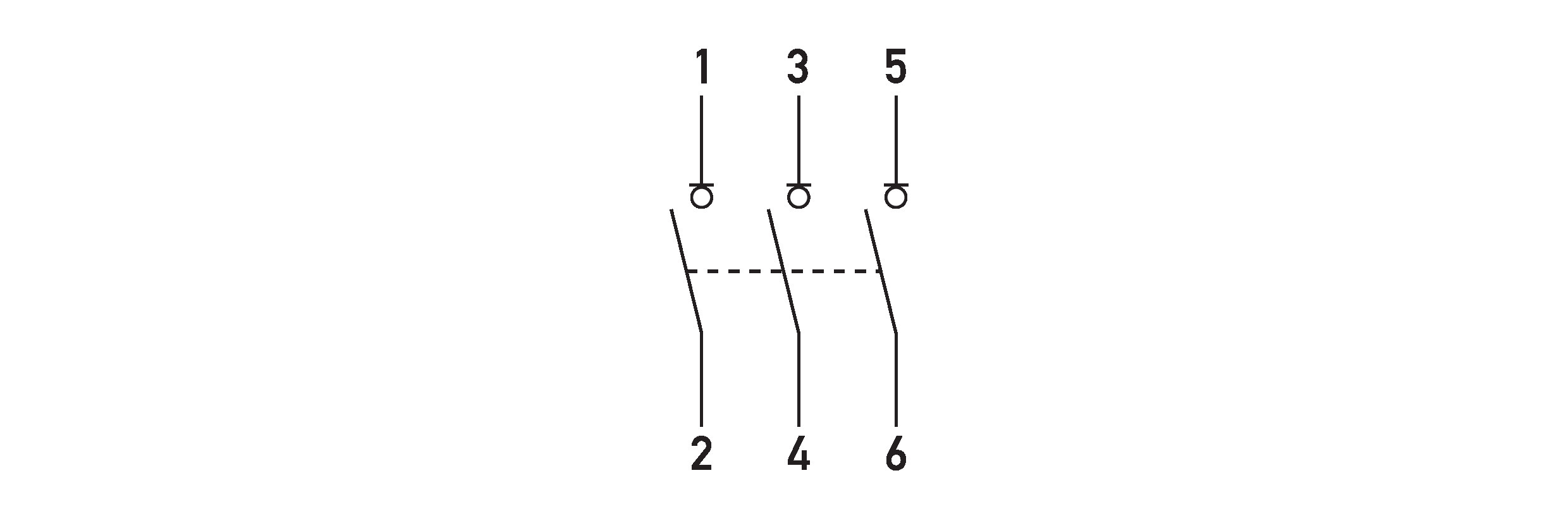

Einsatzgebiete: Die Geräte der Baureihe RH sind universell einsetzbar, zum Beispiel in der Industrie- und Gebäudetechnik oder in der Hausinstallation. Hinweise: Die Bezeichnung der Geräte der Baureihe RH beinhaltet sowohl den Bemessungsstrom (erstes Zahlenpaar), als auch die Kontaktausführung (letztes Zahlenpaar), die in der Reihenfolge Schließer, Öffner und Wechsler aufgeführt wird. Somit hat ein "
RH 063-300"
z. B. einen Bemessungsstrom von 63 A, drei Schließer-. aber keine Öffner- bzw. Wechslerkontakte.

technische Daten

Hersteller: Doepke
Verpackungseinheit: 1
Bezeichnung: Hauptschalter
Typenbezeichnung: RH 100-300
Hersteller - Artikelnummer: 09981064
Ausführung als Hauptschalter: nein
Ausführung als Wartungs-/Reparaturschalter: nein
Ausführung als Sicherheitsschalter: nein
Ausführung als NOT-AUS-Einrichtung: nein
Ausführung als Wendeschalter: nein
Anzahl der Schalter: 1
Max. Bemessungsbetriebsspannung Ue bei AC: 415 V
Bemessungsbetriebsspannung: 240..415 V
Bemessungsdauerstrom Iu: 100 A
Bemessungsdauerstrom bei AC-23, 400 V: 0 A
Bemessungsdauerstrom bei AC-21, 400 V: 100 A
Bemessungsbetriebsleistung bei AC-3, 400 V: 0 kW
Bemessungskurzzeitstromfestigkeit Icw: 10 kA
Schaltleistung bei 400 V: 49,2 kW
Bedingter Bemessungskurzschlussstrom Iq: 10 kA
Polzahl: 3
Motorantrieb optional: nein
Motorantrieb integriert: nein
Spannungsauslöser optional: nein
Gerätebauart: Komplettgerät im Gehäuse
Geeignet für Bodenbefestigung: nein
Geeignet für Frontbefestigung 4-Loch: nein
Geeignet für Frontbefestigung Zentral: nein
Geeignet für Verteilereinbau: ja
Geeignet für Zwischenbau: nein
Farbe des Betätigungselements: schwarz
Ausführung des Betätigungselements: Kipphebel
Verriegelbar: ja
Anschlussart Hauptstromkreis: Schraubanschluss
Mit vormontierter Verkabelung: nein
Schutzart (IP), frontseitig: IP20
Schutzart (NEMA): 1
Breite: 52 mm
Höhe: 79 mm
Tiefe: 72 mm
Breite in Teilungseinheiten: 3
Länge: 390
Breite: 200
Höhe: 240
Gewicht: 12,537
Zolltarifnummer: 85365080
Ursprungsland: RO
Reachkennzeichen: N
Kennzeichen Abakus: N
Artikelklasse: Lasttrennschalter

Lagerstatus

Lagerkennzeichen: Nichtlagerartikel () - Dieser Artikel kann bei positiven Lagerbestand nur noch abverkauft und auch beim Hersteller nachgeordert werden. Eine unter Umständen notwendige Nachbestellung beim Hersteller sollte nicht länger als 14 Tage in Anspruch nehmen. Achten Sie daher auf die Livelagerabfrage bzw. auf die Statusmeldung unseres Lagers im Warenkorb.

zusätzliche Produktinformationen von Doepke

Downloads

 Produktdatenblatt Produktdatenblatu (0.47 MB)
