DEHN Fangeinrichtung m. Leitung R4700 IPFSP1000GFKAL HVI 20 L6M S #819426

DEHN Fangeinrichtung m. Leitung R4700 IPFSP1000GFKAL HVI 20 L6M S #819426

Name: DEHN Fangeinrichtung m. Leitung R4700 IPFSP1000GFKAL HVI 20 L6M S #819426
Brand: DEHN
SKU: 5903123
Price: 839.12 EUR
Availability: BackOrder

Art.Nr.: 10590312399

EAN: 4013364260474

Verkaufseinheit: 1 Stück

Hersteller: DEHN

Update: 16.04.25, 03:26 Uhr

Artikel nicht lagernd

Prüfe Expressversandoptionen...

Langgut Typ2

839,12 EUR UVP 1.719,79 EUR Sie sparen 51.2% (880,67 EUR) inkl. 19 % USt

zzgl. Versandkosten

Produktbeschreibung

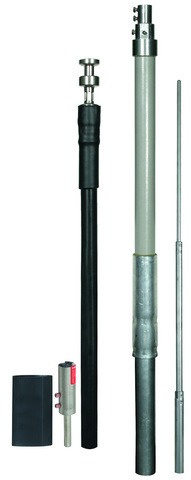

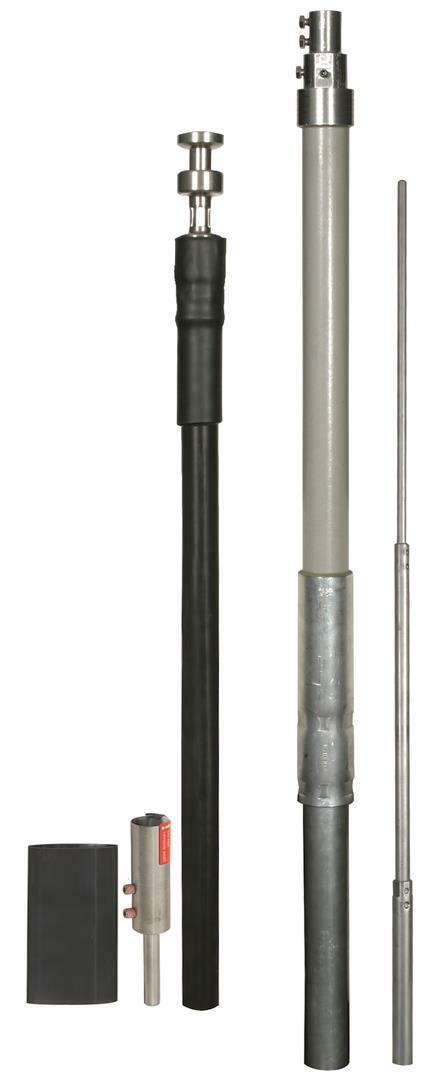

HVI Leitung (Hochspannungsfeste isolierte Ableitung) im Stützrohr, zum Einhalten des Trennungsabstandes zu elektrisch leitenden Teilen nach DIN EN 62305-3 (VDE 0185-305-3), um gefährliche Überschläge zwischen Teilen des Äußeren Blitzschutzes und inneren, leitfähigen Teilen (Elektroanlage, Rohrleitungen, usw.) zu verhindern. Um Gleitentladungen zu vermeiden, ist die HVI Leitung mit einem äußeren Spezialmantel ausgestattet, der es ermöglicht, hohe Blitz-Impulsspannungen gegen ein Bezugspotential ab zusteuern. Ausführung HVI Leitung (schwarz), mit innenliegendem Endverschluss und PA-Federelement im Stützrohr (Länge 4700 mm) mit Fangstange (D22 / 16 / 10 mm Länge 2500 mm), mit einem Kopfstück, einem PA-Anschlusselement und einem Erdanschlusselement. Äquivalenter Trennungsabstand s = 75 cm (in Luft), s = 150 cm (fester Baustoff).

technische Daten

Hersteller: DEHN

Verpackungseinheit: 1

Bezeichnung: Fangeinrichtung m. Leitung

Typenbezeichnung: HVI 20 L6M S #819426

Hersteller - Artikelnummer: 819426

Herstellerprogramm: Stützrohr mit HVI Leitung

Länge: 7200 mm

Durchmesser: 50 mm

Ausführung: Fangstange

Teleskopisch: nein

Werkstoff: sonstige

Oberflächenschutz: unbehandelt

Anschluss: Rundleiter

Hochspannungsfeste isolierte Ausführung: ja

Länge: 4750

Breite: 695

Höhe: 230

Gewicht: 11,6

Zolltarifnummer: 85389099

Ursprungsland: DE

Reachkennzeichen: N

Kennzeichen Abakus: N

Artikelklasse: Fangeinrichtung für Blitzschutz

Lagerstatus

Lagerkennzeichen: Nichtlagerartikel () - Dieser Artikel kann bei positiven Lagerbestand nur noch abverkauft und auch beim Hersteller nachgeordert werden. Eine unter Umständen notwendige Nachbestellung beim Hersteller sollte nicht länger als 14 Tage in Anspruch nehmen. Achten Sie daher auf die Livelagerabfrage bzw. auf die Statusmeldung unseres Lagers im Warenkorb.

Downloads

Datei

Dateigröße

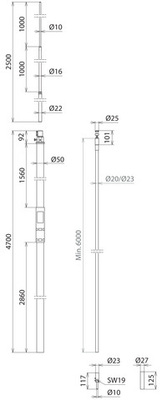

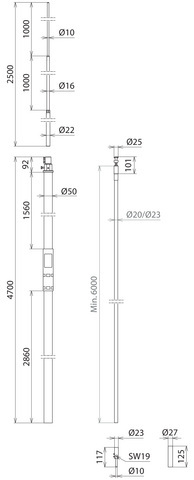

Maßzeichnung Maßzeichnunh (0.09 MB)

0.09 MB

Produktdatenblatt Produktdatenblatu (0.10 MB)

0.10 MB

Maßzeichnung 2 (0.09 MB)

0.09 MB

Produktdatenblatt 2 (0.10 MB)

0.10 MB

Montageanleitung Montageanleitunh (6.87 MB)
