Produktbeschreibung

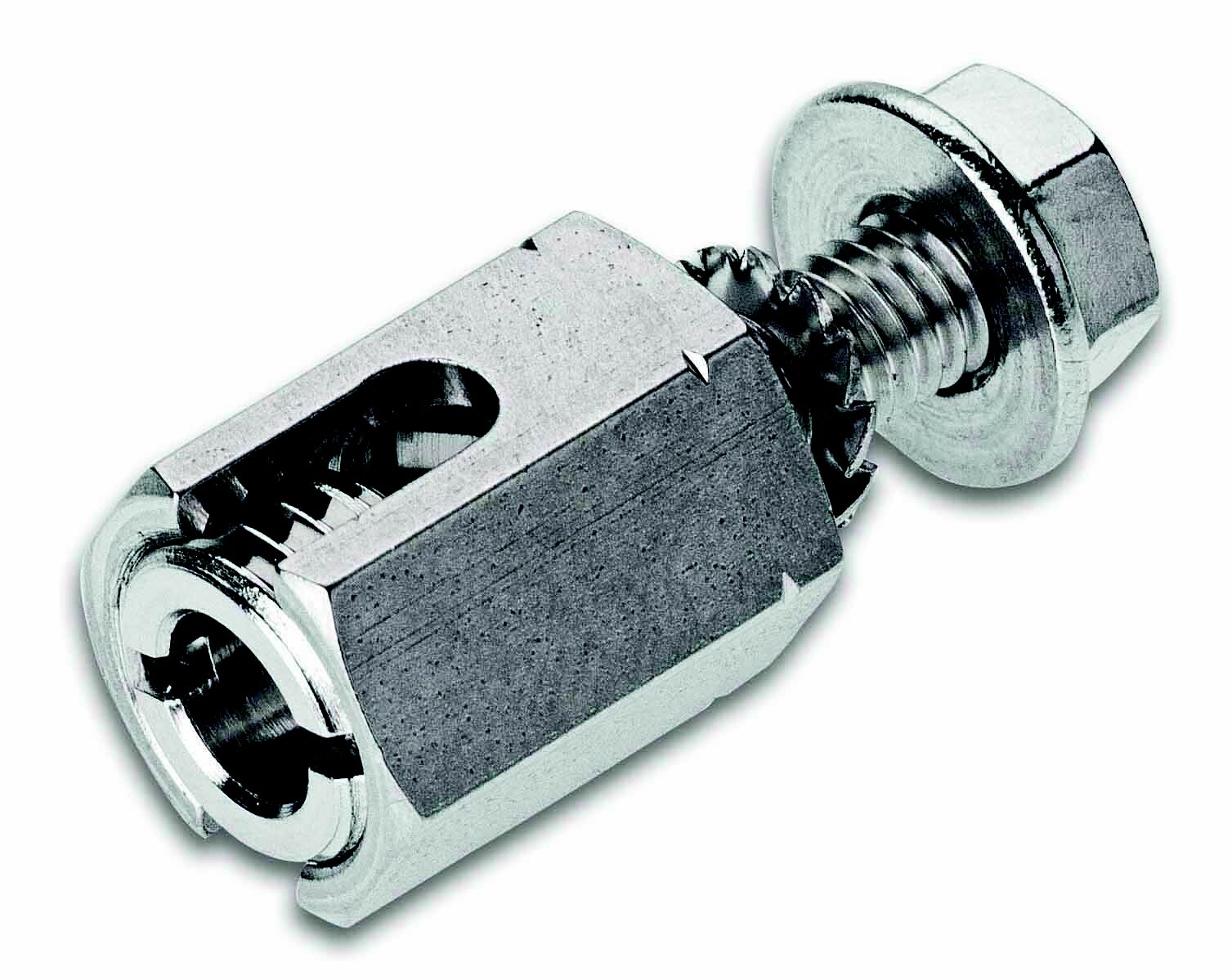

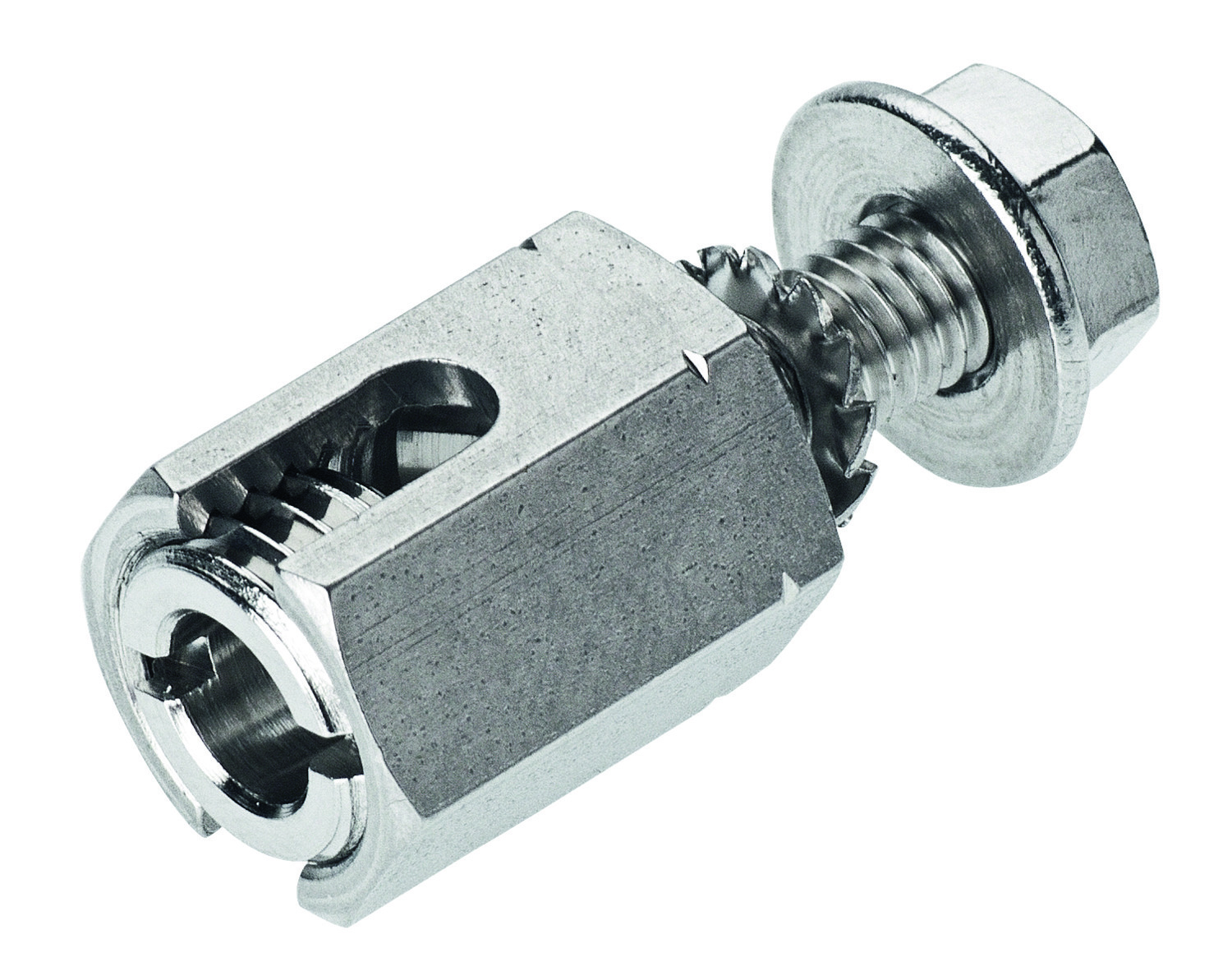

Erdungsklemme SOLFIL. Die sichere und dauerhafte Lösung von CIMCO zur Erdung von PV-Paneelen. Die Wahl der einfachen und dauerhaften Sicherheit. Die Sicherung von PHotovoltaikpaneelen mittels Erdung ist notwendig. Sie sollte dauerhaft sein und Schutzgegen die Auswirkungen von Blitzeinschlägen und elektromagnetischen Störungen während der gesamten Lebensdauergewährleisten. Die Anschlussserie bietet Ihnen Lösungen, die an die verschiedenen Arten von Photovoltaikpaneelen angepasst sind. Eine sichere Erdung entsteht, indem ein optimaler elektrischer Kontakt zwischen dem Gehäuse des Paneels und dem Erdungsleiter hergestellt wird. Die Modulrahmen sind aus Aluminium, das eloxiert istoder dessen Oberfläche anderweitig behandelt wurde. Diese Beschichtungen schützen gegen Rost, leiten aber nicht. Dank der Serie wird elektrischer Kontakt mit dem Aluminium des Paneels möglich. Entweder durch einen Gewindegangbei den geschraubten Modellen oder gesichert durch die Gewindevertiefung durch Bolzenverbindung mit Hilfe einer Fächerscheibe,die die Eloxierung beim Festziehen abschabt. Die Verbindung wird durch das Festziehen des Erdungsleiters mit einem maximalen Querschnitt von 10 mm² gesichert. Im Falle eines isolierten Leiters ist ein Entfernen der Isolierung auf 30 mm notwendig. Die Modelle sind aus Edelstahl, wodurch der hervorragende Rostschutz und die galvanische Kompatibilitätmit dem Aluminium gewährleistet sind. Befestigung auf bestehender Bohrung. Mit Bolzen je Bohrung mit einem Ø- 6 mm (0,26"
). Die Fächerscheibe gewährleistet den elektrischen Kontakt. Querschnittsbereich des Erdungsleiters in mm² [mehrdrähtig oder massiv]: 4, 6, 10, 4+4, 6+6. VE: Stck.: 1
). Die Fächerscheibe gewährleistet den elektrischen Kontakt. Querschnittsbereich des Erdungsleiters in mm² [mehrdrähtig oder massiv]: 4, 6, 10, 4+4, 6+6. VE: Stck.: 1
technische Daten
Hersteller: Cimco Werkzeuge
Verpackungseinheit: 1
Bezeichnung: Erdungsklemme
Typenbezeichnung: 188012
Hersteller - Artikelnummer: 188012
Ausführung: Erdungsverbinder
Werkstoff: Aluminium
Oberflächenschutz: sonstige
Breite: 16 mm
Höhe: 16 mm
Tiefe: 32 mm
Mit Befestigungsmaterial: ja
Länge: 32
Breite: 16
Höhe: 16
Gewicht: 0,022
Zolltarifnummer: 85369010
Ursprungsland: FR
Reachkennzeichen: N
Kennzeichen Abakus: N
Artikelklasse: Photovoltaik-Verbindungs- und Befestigungselement
Lagerstatus
Lagerkennzeichen: Nichtlagerartikel () - Dieser Artikel kann bei positiven Lagerbestand nur noch abverkauft und auch beim Hersteller nachgeordert werden. Eine unter Umständen notwendige Nachbestellung beim Hersteller sollte nicht länger als 14 Tage in Anspruch nehmen. Achten Sie daher auf die Livelagerabfrage bzw. auf die Statusmeldung unseres Lagers im Warenkorb.
