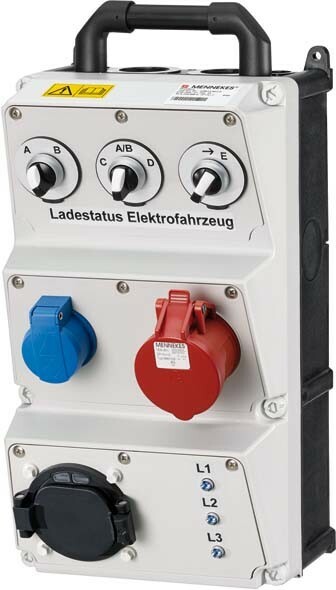

Mennekes E-Mobil. Prüfbox für Ladestationen 320011

MENNEKES Prüfbox Generation 2 für Ladesysteme zur Funktionsüberprüfung von Ladestationen Zum Anschluss der Prüfbox kann das fest angeschlagene Ladekabel (Typ 2) einer Ladestation, ein Mode 3 Ladekabel oder ein Prüfkabel Generation 2 (mit Ladestecker und Ladekupplung) verwendet werden. Ein Prüfkabel liegt der Prüfbox nicht bei, kann bei Bedarf aber separat bestellt werden. Formschönes, robuster Kunststoff Gehäuse aus AMAPLAST im AMAXX Design mit Tragegriff plombierbar, mit Aussen-u.Innenbefestigung Schutzgrad IP 20 Abmessungen 390 x 225 x 165 (HxBxT) Oberteil elektrograu RAL 7035 Unterteil schwarz seitlich anscharniert mit Doppelgewinde-Deckelschrauben Bestückung/Absicherung: Pos.1: 1 Schutzkontaktsteckdose (Typ F) Pos.2: 1 CEE-Steckdose 16A 5p 400V Pos.1+2: 1 LS-Schalter 16A 3p+N C 1 Fahrzeugladestecker 32A Mode 3 mit Klappdeckel weitere Einbauten: 3 Drehschalter 3 Phasenkontrolleuchten Widerstands-Dioden-Kombination Folgende Prüfungen können durchgeführt werden: 1. EIN / AUS Schalter (State A / B) 2. Simulation von nicht gasenden und gasenden Fahrzeugen. Laden mit und ohne Lüftungsanforderung (State C / D) 3. Fehlermeldung des Elektrofahrzeugs Kurzschlusses zwischen CP und PE (State E) 4. Simulation einer Wechselstromlast 5. Simulation einer Drehstromlast. Kann zur Kontrolle des Drehfeldes genutzt werden 6. Ladestecker zum Anschluss an einen Mode 3 Ladepunkt 7. Kontrollleuchten zur Phasenkontrolle (State A bis E = Fahrzeugzustände nach Norm)

Lagerkennzeichen: Bestandsgeführter Zentrallagerartikel (Z) - Dieser Artikel sollte sich immer in ausreichender Anzahl auf Lager befinden. Eine unter Umständen notwendige Nachbestellung beim Hersteller sollte nicht länger als 7 Tage in Anspruch nehmen. Achten Sie auf die Livelagerabfrage bzw. auf die Statusmeldung unseres Lagers im Warenkorb.
