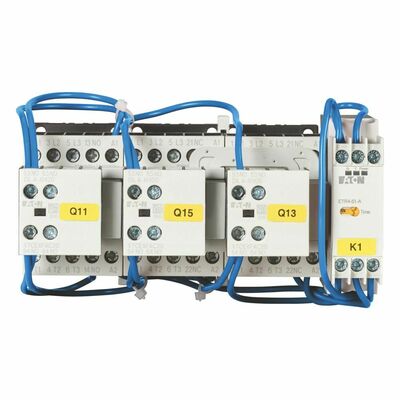

Eaton Sterndreieckschütz 11kW 400V,DC SDAINLM22(24VDC)
%


Eaton Sterndreieckschütz 11kW 400V,DC SDAINLM22(24VDC)

Art.Nr.: 10079148099

EAN: 4015081003952

Verkaufseinheit: 1 Stück

Hersteller:  eaton

Update: 30.01.25, 03:12 Uhr


Artikel nicht lagernd
Artikel nicht lagernd
Prüfe Expressversandoptionen...
paketversandfähiger Artikel

311,15 EUR UVP 528,36 EUR Sie sparen 41.1% (217,21 EUR) inkl. 19 % USt

Produktbeschreibung

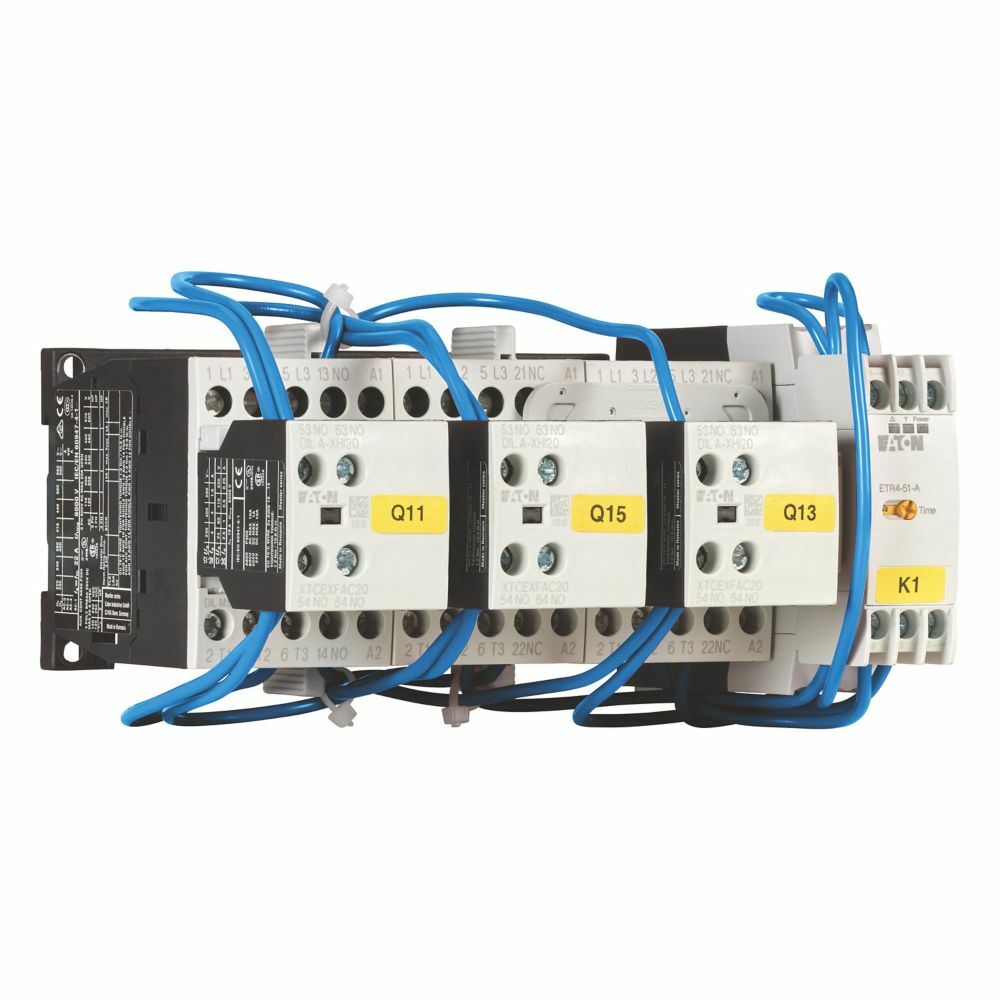

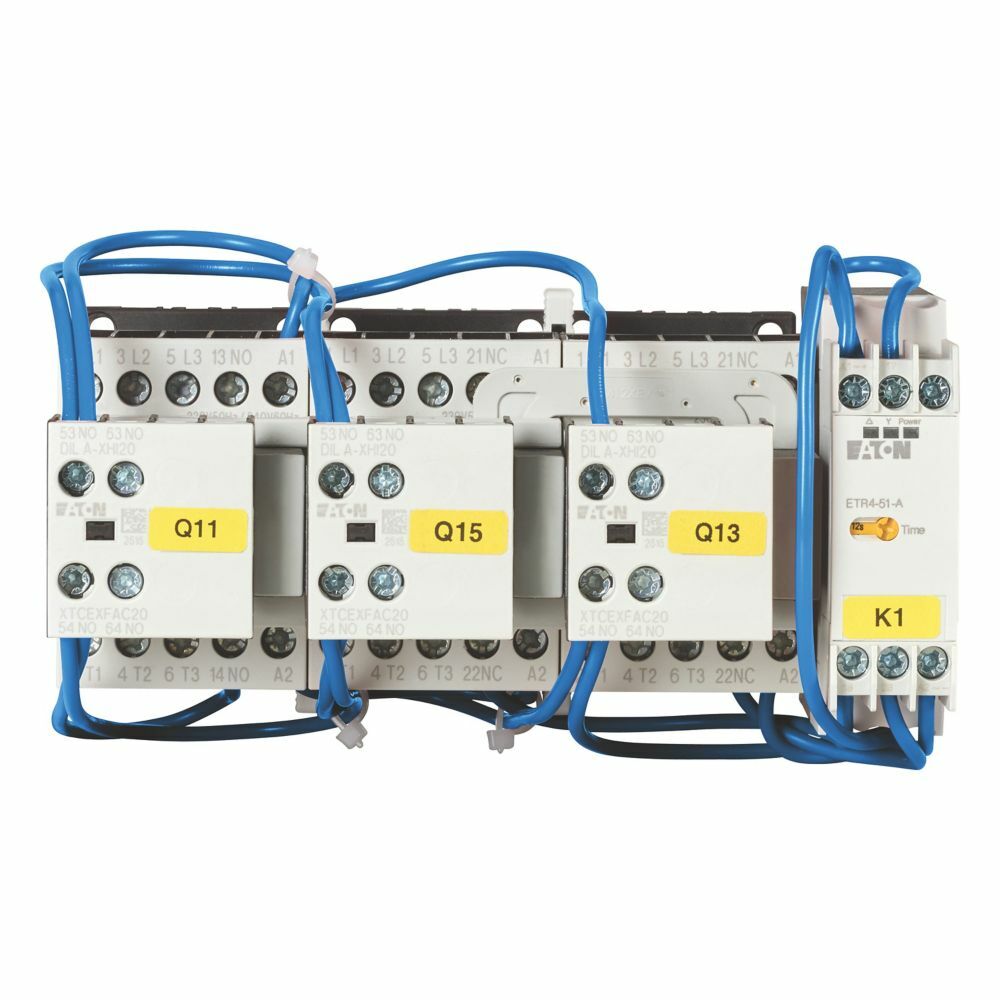

Stern-Dreieck-Schützkombination, Applikation: Schützkombinationen für den Motorstart im Stern-Dreieck, Schalthäufigkeit: max. 30 Anläufe/Stunde, Zubehör: Stern-Dreieck-Kombinationen SDAINL, Gebrauchskategorie: AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 22 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 5.5 kW, 380 V 400 V: P= 11 kW, 500 V: P= 11 kW, 660 V 690 V: P= 11 kW, max. Umschaltzeit: 20 s, Betätigungsspannung: 24 V DC, Stromart AC/DC: Gleichstrombetätigung, Einzelkomponenten der Kombination Netzschütz Q11: DILM12-10, + DILA-XHI20, Dreieckschütz Q15: DILM12-01, + DILA-XHI20 Typ, Sternschütz Q13: DILM7-01, + DILA-XHI20 Typ, Zeitrelais K1: ETR4-51 Typ, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3

technische Daten

Hersteller: Eaton
Verpackungseinheit: 1
Bezeichnung: Sterndreieckschütz
Typenbezeichnung: SDAINLM22(24VDC)
Hersteller - Artikelnummer: 100418
Herstellerprogramm: Moeller series;xStart
Funktion: Stern-Dreieck-Schütz
Bemessungssteuerspeisespannung Us bei AC 50 Hz: 0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz: 0 V
Bemessungssteuerspeisespannung Us bei DC: 24 V
Spannungsart zur Betätigung: DC
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 22 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 22 A
Bemessungsbetriebsleistung bei AC-3, 400 V: 11 kW
Bemessungsbetriebsleistung NEMA: 0 kW
Anzahl der Schließer als Hauptkontakte: 9
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis: Schraubanschluss
Anschlussart Hauptstromkreis: Schraubanschluss
Schutzart (IP): IP20
Schutzart (NEMA): sonstige
Tragschienenmontage möglich: nein
Länge: 1200
Breite: 800
Höhe: 1150
Gewicht: 319,88
Zolltarifnummer: 85364900
Ursprungsland: RO
Reachkennzeichen: N
Kennzeichen Abakus: N
Artikelklasse: Schützkombination
