Eaton S-D-Schütz 7,5kW/400V, DC SDAINLM16(24VDC)
%


Eaton S-D-Schütz 7,5kW/400V, DC SDAINLM16(24VDC)

Art.Nr.: 10210147499

EAN: 4015081003945

Verkaufseinheit: 1 Stück

Hersteller:  eaton

Update: 30.01.25, 03:13 Uhr


Artikel nicht lagernd
Artikel nicht lagernd
Prüfe Expressversandoptionen...
paketversandfähiger Artikel

292,76 EUR UVP 496,23 EUR Sie sparen 41% (203,47 EUR) inkl. 19 % USt

Produktbeschreibung

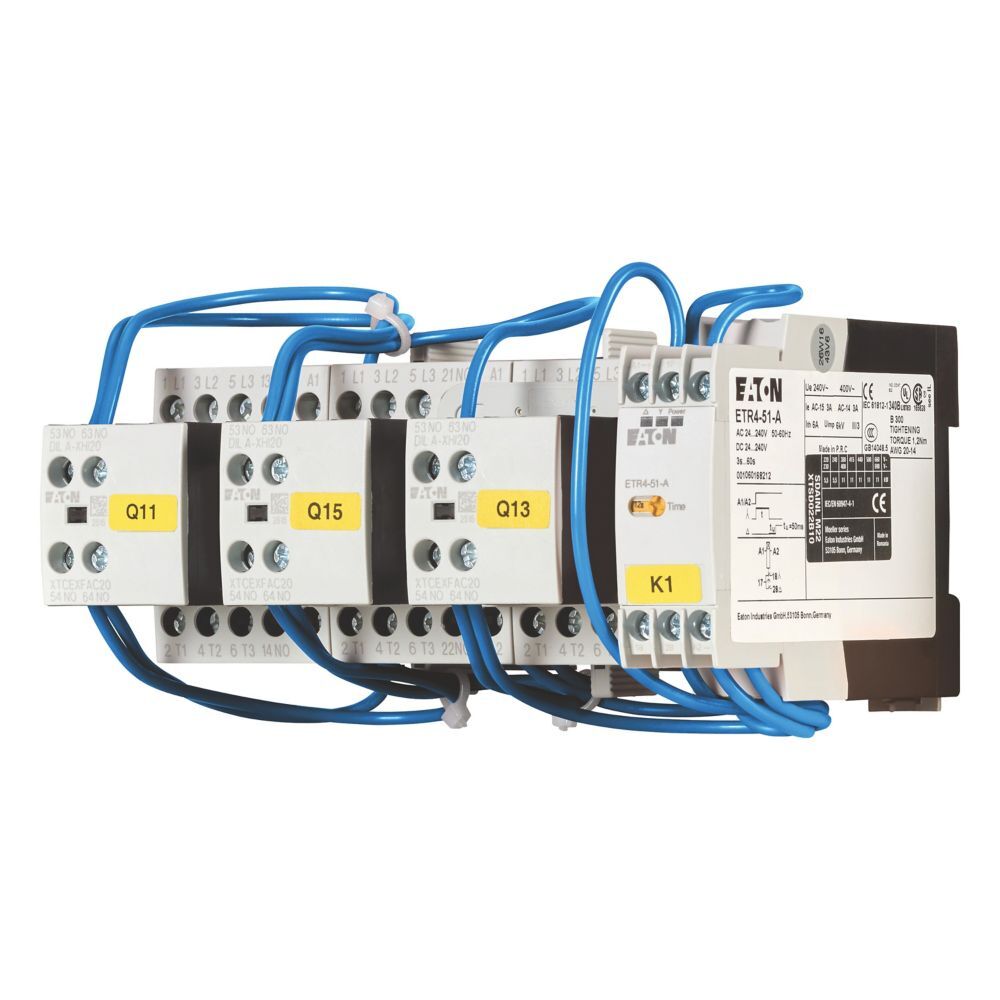

Stern-Dreieck-Schützkombination, Applikation: Schützkombinationen für den Motorstart im Stern-Dreieck, Schalthäufigkeit: max. 30 Anläufe/Stunde, Zubehör: Stern-Dreieck-Kombinationen SDAINL, Gebrauchskategorie: AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 16 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 4 kW, 380 V 400 V: P= 7.5 kW, 500 V: P= 7.5 kW, 660 V 690 V: P= 7.5 kW, max. Umschaltzeit: 20 s, Betätigungsspannung: 24 V DC, Stromart AC/DC: Gleichstrombetätigung, Einzelkomponenten der Kombination Netzschütz Q11: DILM9-10, + DILA-XHI20, Dreieckschütz Q15: DILM9-01, + DILA-XHI20 Typ, Sternschütz Q13: DILM7-01, + DILA-XHI20 Typ, Zeitrelais K1: ETR4-51 Typ, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3

technische Daten

Hersteller: Eaton
Verpackungseinheit: 1
Bezeichnung: S-D-Schütz
Typenbezeichnung: SDAINLM16(24VDC)
Hersteller - Artikelnummer: 100417
Herstellerprogramm: Moeller series
Funktion: Stern-Dreieck-Schütz
Bemessungssteuerspeisespannung Us bei AC 50 Hz: 0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz: 0 V
Bemessungssteuerspeisespannung Us bei DC: 24 V
Spannungsart zur Betätigung: DC
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 16 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 16 A
Bemessungsbetriebsleistung bei AC-3, 400 V: 7,5 kW
Bemessungsbetriebsleistung NEMA: 0 kW
Anzahl der Schließer als Hauptkontakte: 9
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis: Schraubanschluss
Anschlussart Hauptstromkreis: Schraubanschluss
Schutzart (IP): IP20
Schutzart (NEMA): sonstige
Tragschienenmontage möglich: nein
Länge: 1200
Breite: 800
Höhe: 1150
Gewicht: 319,88
Zolltarifnummer: 85364900
Ursprungsland: RO
Reachkennzeichen: N
Kennzeichen Abakus: N
Artikelklasse: Schützkombination
