Eaton S-D-Schütz 132kW/400V, AC V50HZ240V60HZ SDAINLM260230#101031
%

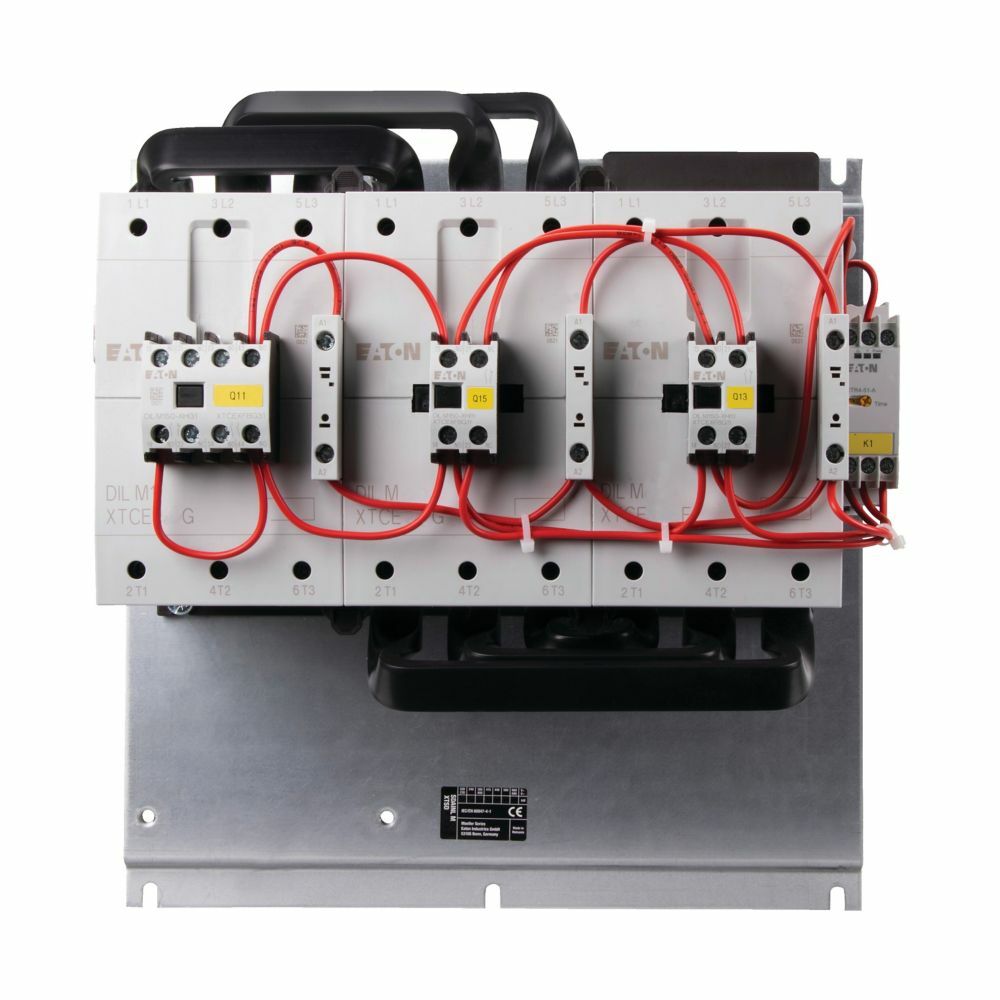

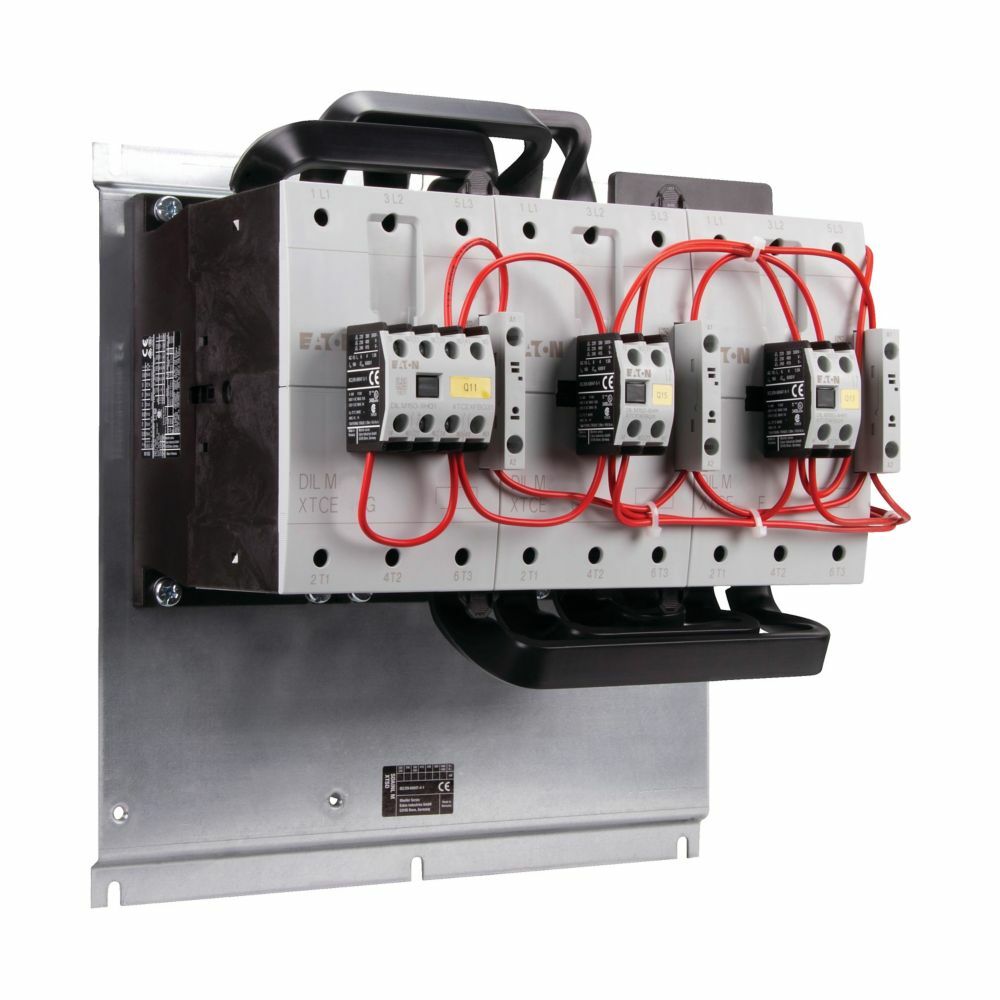

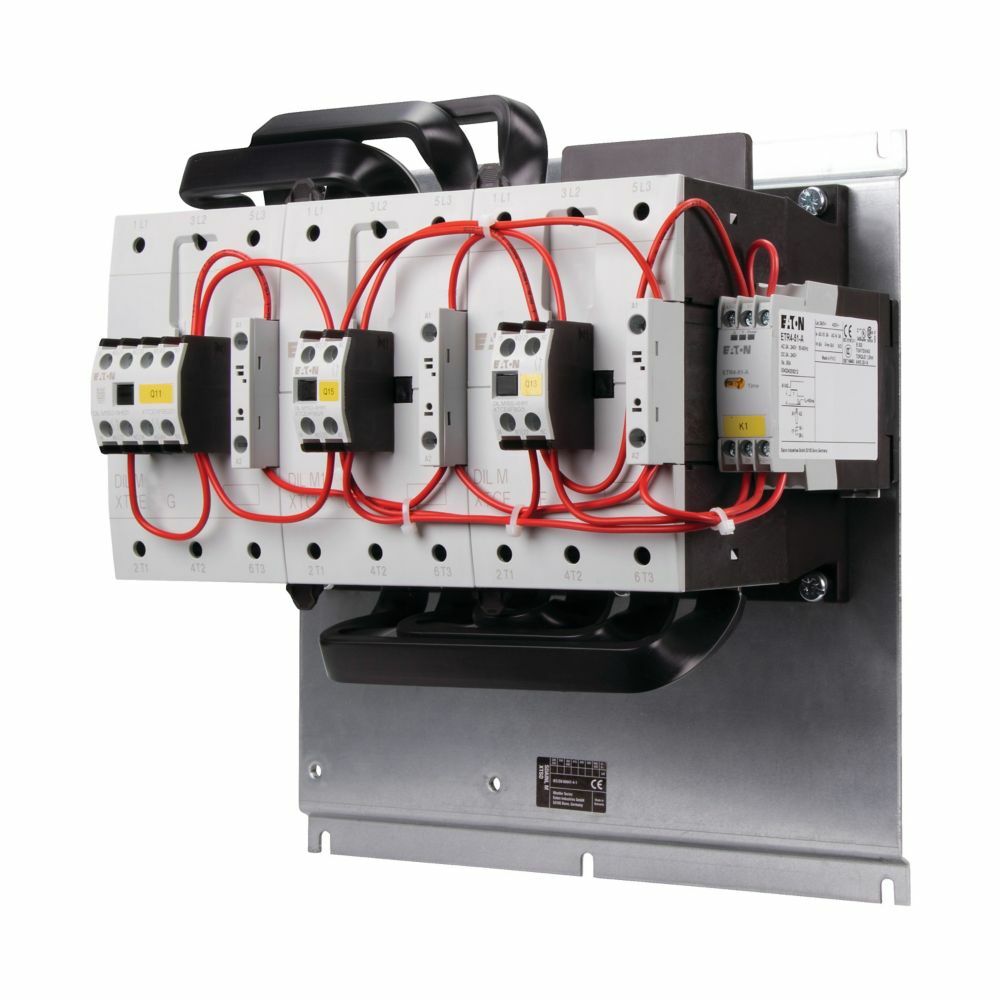

Abbildung ähnlich.


Eaton S-D-Schütz 132kW/400V, AC V50HZ240V60HZ SDAINLM260230#101031

Art.Nr.: 10210147699

EAN: 4015081009282

Verkaufseinheit: 1 Stück

Hersteller:  eaton

Update: 21.11.24, 00:36 Uhr


Artikel nicht lagernd
Artikel nicht lagernd
Prüfe Expressversandoptionen...
paketversandfähiger Artikel

2.201,27 EUR UVP 3.627,12 EUR Sie sparen 39.3% (1.425,85 EUR) inkl. 19 % USt

Produktbeschreibung

Stern-Dreieck-Schützkombination, Applikation: Schützkombinationen für den Motorstart im Stern-Dreieck, Schalthäufigkeit: max. 30 Anläufe/Stunde, Zubehör: Stern-Dreieck-Kombinationen SDAINL, Gebrauchskategorie: AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 260 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 75 kW, 380 V 400 V: P= 132 kW, 500 V: P= 160 kW, 660 V 690 V: P= 160 kW, max. Umschaltzeit: 20 s, Betätigungsspannung: 230 V 50 Hz, 240 V 60 Hz, Stromart AC/DC: Wechselstrombetätigung, Einzelkomponenten der Kombination Netzschütz Q11: DILM150, + DILM150-XHI31, Dreieckschütz Q15: DILM150, + DILM150-XHI11 Typ, Sternschütz Q13: DILM95, + DILM150-XHI11 Typ, Zeitrelais K1: ETR4-51 Typ, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3

technische Daten

Hersteller: Eaton
Verpackungseinheit: 1
Bezeichnung: S-D-Schütz 132kW/400V, AC
Typenbezeichnung: SDAINLM260230#101031
Hersteller - Artikelnummer: 101031
Herstellerprogramm: Moeller series
Funktion: Stern-Dreieck-Schütz
Bemessungssteuerspeisespannung Us bei AC 50 Hz: 230 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz: 240 V
Bemessungssteuerspeisespannung Us bei DC: 0 V
Spannungsart zur Betätigung: AC
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 260 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 260 A
Bemessungsbetriebsleistung bei AC-3, 400 V: 132 kW
Bemessungsbetriebsleistung NEMA: 0 kW
Anzahl der Schließer als Hauptkontakte: 9
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis: Schraubanschluss
Anschlussart Hauptstromkreis: Schraubanschluss
Schutzart (IP): IP00
Schutzart (NEMA): sonstige
Tragschienenmontage möglich: nein
Länge: 1200
Breite: 800
Höhe: 1150
Gewicht: 196,448
Zolltarifnummer: 85364900
Ursprungsland: RO
Reachkennzeichen: N
Kennzeichen Abakus: N
Artikelklasse: Schützkombination

Lagerstatus

Lagerkennzeichen: Nichtlagerartikel () - Dieser Artikel kann bei positiven Lagerbestand nur noch abverkauft und auch beim Hersteller nachgeordert werden. Eine unter Umständen notwendige Nachbestellung beim Hersteller sollte nicht länger als 14 Tage in Anspruch nehmen. Achten Sie daher auf die Livelagerabfrage bzw. auf die Statusmeldung unseres Lagers im Warenkorb.
