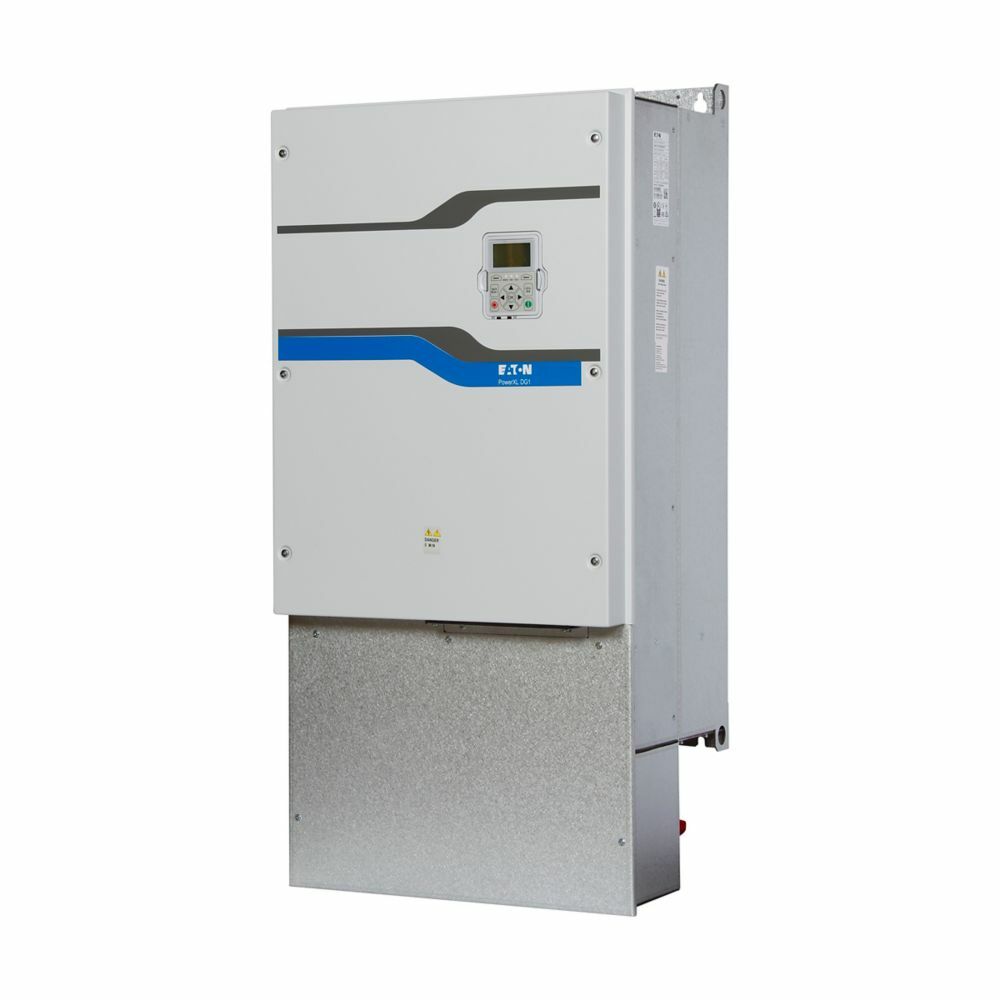

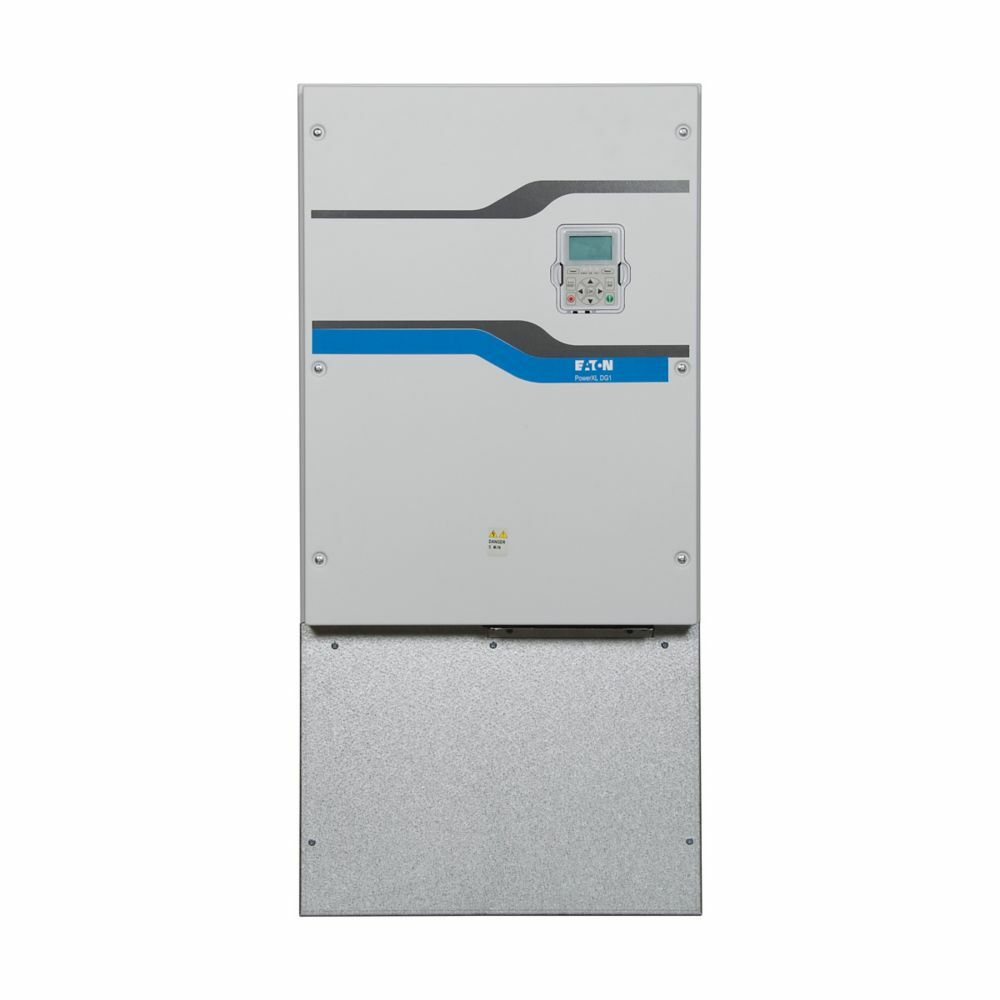

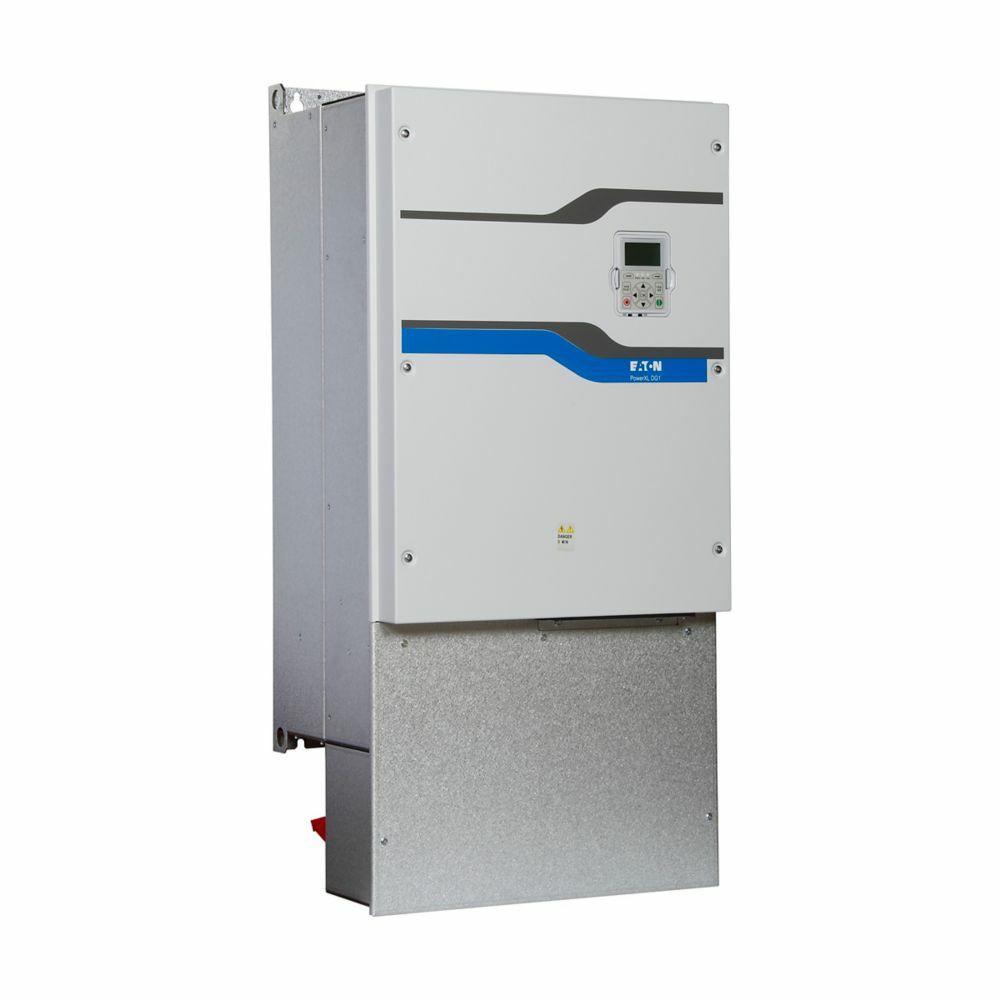

Eaton Frequenzumrichter 3phasig 400V 205A 110kW AC DG1-34205FB-C21C

Eaton Frequenzumrichter 3phasig 400V 205A 110kW AC DG1-34205FB-C21C

Name: Eaton Frequenzumrichter 3phasig 400V 205A 110kW AC DG1-34205FB-C21C
Brand: eaton
SKU: 6222206
Price: 9495.84 EUR
Availability: BackOrder

Art.Nr.: 10622220699

EAN: 4015081798223

Verkaufseinheit: 1 Stück

Hersteller: eaton

Update: 15.01.25, 02:55 Uhr

Artikel nicht lagernd

Prüfe Expressversandoptionen...

Sperrgut

Für sperrige oder extrem schwer eingestufte Lieferungen wird ein pauschaler Versandkostenanteil erhoben. Der Versand per Spedition von Paketstücken ist auch außerhalb Deutschlands möglich. Der Versand erfolgt bis an die Bordsteinkante! Bei Versand per Spedition weisen wir Sie ausdrücklich auf Folgendes hin: Sofern Sie - zwecks Terminabsprache der Lieferung der Ware mit der Spedition - nicht erreichbar sind und es daher zu Verzögerungen in der Zustellung kommt, fallen seitens der Spedition Lagergebühren an. Diese Kosten werden Ihnen nachberechnet.<br><br>ACHTUNG: Die Angabe einer Telefonnummer ist zwingend für die Lieferabsprache erforderlich! Derzeit dauert der Versand per Spedition ca. eine Woche!

Für sperrige oder extrem schwer eingestufte Lieferungen wird ein pauschaler Versandkostenanteil erhoben. Der Expressversand per Spedition von Paketstücken ist nur Deutschlands möglich. Die Anlieferung erfolgt am nächsten Werktag bis an die Bordsteinkante (Keine weitere zeitliche Eingrenzung möglich - falls gewünscht, nehmen Sie mit uns Kontakt auf!). Für die Anlieferung am nächsten Werktag muss Ihre Bestellung Mo.-Do. <b>bis spätestens 11.00 Uhr</b> eingegangen sein. Eine vorherige telefonische Avisierung erfolgt nicht. Sie sollten daher sicherstellen, dass der Fahrer Sie antrifft und die Adresse per LKW belieferbar ist.

9.495,84 EUR UVP 14.296,66 EUR Sie sparen 33.6% (4.800,82 EUR) inkl. 19 % USt

zzgl. Versandkosten

Produktbeschreibung

Frequenzumrichter, Typkenner: DG1, Bemessungsbetriebsspannung: Ue = 400 V AC, 3-phasig, 480 V AC, 3-phasig, 500 V AC, 3-phasig, Ausgangsspannung bei Ue: U2 = 400 V AC, 3-phasig, 480 V AC, 3-phasig, 500 V AC, 3-phasig, Netzspannung (50/60Hz): ULN = 380 (-15%) - 500 (+10%) V, Bemessungsbetriebsstrom bei 150 % Überlast: Ie = 205 A, Hinweis: Bemessungsbetriebsstrom bei einer Schaltfrequenz von 1 - 10 kHz und einer Umgebungstemperatur von +50 °C für 150 % Überlast und +40 °C für 110 % Überlast, Bemessungsbetriebsstrom bei 110 % Überlast: Ie = 261 A, Hinweis: Überlastzyklus für 60 s alle 600 s, Zugeordnete Motorleistung Hinweis: für normale vierpolige, innen- und außenbelüftete Drehstrom-Asynchronmotoren mit 1500 min-1 bei 50 Hz bzw. 1800 min-1 bei 60 Hz, Überlastzyklus für 60 s alle 600 s, bei 400 V, 50 Hz, Zugeordnete Motorleistung 150 % Überlast: P = 110 kW, 110 % Überlast: P = 132 kW, 150 % Überlast: IM = 196 A, 110 % Überlast: IM = 234 A, Zugeordnete Motorleistung Hinweis: bei 500 V, 50 Hz, Zugeordnete Motorleistung 150 % Überlast: P = 132 kW, 110 % Überlast: P = 160 kW, 150 % Überlast: IM = 184 A, 110 % Überlast: IM = 224 A, Zugeordnete Motorleistung Hinweis: bei 480 V, 60 Hz, Zugeordnete Motorleistung 150 % Überlast: P = 150 HP, 110 % Überlast: P = 200 HP, Zugeordnete Motorleistung 150 % Überlast: IM = 180 A, 110 % Überlast: IM = 240 A, Schutzart: IP21/NEMA1, Schnittstelle/Feldbus (eingebaut): Modbus RTU, Modbus TCP, BACnet MS/TP, Ethernet IP, Feldbusanschaltung (optional): PROFIBUS, CANopen®, DeviceNet, SmartWire-DT, Ausstattung: Funkentstörfilter, zusätzlicher Platinenschutz, mehrzeiliges Grafik-Display, Brems-Chopper, Zwischenkreisdrossel, Baugröße: FS6, Normen und Bestimmungen: Allgemeine Anforderungen: IEC/EN 61800-2, EMV-Anforderungen: IEC/EN 61800-3, Anforderungen an die Sicherheit: IEC/EN 61800-5, IEC/EN 60950-1: SELF

technische Daten

Hersteller: Eaton

Verpackungseinheit: 1

Bezeichnung: Frequenzumrichter 3phasig

Typenbezeichnung: DG1-34205FB-C21C

Hersteller - Artikelnummer: 9702-6001-00P

Herstellerprogramm: None

Netzspannung: 380..500 V

Netzfrequenz: 50/60 Hz

Eingangsphasenzahl: 3

Ausgangsphasenzahl: 3

Max. Ausgangsfrequenz: 400 Hz

Max. Ausgangsspannung: 500 V

Nennausgangsstrom I2N: 205 A

Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung: 132 kW

Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung: 110 kW

Relative symmetrische Netzfrequenztoleranz: 10 %

Relative symmetrische Netzspannungstoleranz: 10 %

Anzahl der analogen Ausgänge: 2

Anzahl der analogen Eingänge: 2

Anzahl der digitalen Ausgänge: 1

Anzahl der digitalen Eingänge: 8

Mit Bedienelement: ja

Einsatz im Industriebereich zulässig: ja

Einsatz im Wohn- und Gewerbebereich zulässig: ja

Unterstützt Protokoll für TCP/IP: ja

Unterstützt Protokoll für PROFIBUS: ja

Unterstützt Protokoll für CAN: ja

Unterstützt Protokoll für INTERBUS: nein

Unterstützt Protokoll für ASI: nein

Unterstützt Protokoll für KNX: nein

Unterstützt Protokoll für MODBUS: ja

Unterstützt Protokoll für Data-Highway: nein

Unterstützt Protokoll für DeviceNet: ja

Unterstützt Protokoll für SUCONET: nein

Unterstützt Protokoll für LON: nein

Unterstützt Protokoll für PROFINET IO: ja

Unterstützt Protokoll für PROFINET CBA: nein

Unterstützt Protokoll für SERCOS: nein

Unterstützt Protokoll für Foundation Fieldbus: nein

Unterstützt Protokoll für EtherNet/IP: ja

Unterstützt Protokoll für AS-Interface Safety at Work: nein

Unterstützt Protokoll für DeviceNet Safety: nein

Unterstützt Protokoll für INTERBUS-Safety: nein

Unterstützt Protokoll für PROFIsafe: nein

Unterstützt Protokoll für SafetyBUS p: nein

Unterstützt Protokoll für BACnet: ja

Unterstützt Protokoll für sonstige Bussysteme: ja

Anzahl der HW-Schnittstellen Industrial Ethernet: 1

Anzahl der HW-Schnittstellen seriell RS-485: 1

Anzahl der HW-Schnittstellen sonstige: 1

Mit optischer Schnittstelle: nein

Mit PC-Anschluss: ja

Bremschopper integriert: ja

4-Quadrantenbetrieb möglich: ja

Art des Umrichters: U-Umrichter

Schutzart (IP): IP21

Schutzart (NEMA): 1

Höhe: 1035 mm

Breite: 486 mm

Tiefe: 371 mm

Länge: 556

Breite: 600

Höhe: 1150

Gewicht: 129,302

Zolltarifnummer: 85044095

Ursprungsland: CN

Reachkennzeichen: N

Kennzeichen Abakus: N

Artikelklasse: Frequenzumrichter =< 1 kV
