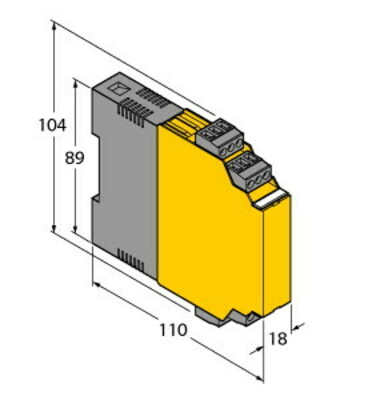

Turck Trennschaltverstärker IM1-22EX-R/230VAC

Art.Nr.: 10074437499

EAN: 4047101119534

Verkaufseinheit: 1 Stück

Hersteller:  Turck

Update: 15.02.25, 03:26 Uhr



Artikel nicht lagernd
Artikel nicht lagernd
Prüfe Expressversandoptionen...

163,79 EUR inkl. 19 % USt


Produktbeschreibung

Der zweikanalige Trennschaltverstärker ist mit eigensicheren Eingangskreisen ausgestattet. An das Gerät können Sensoren nach EN 60947-5-6 (NAMUR) oder potentialfreie Kontaktgeber angeschlossen werden. sechs frontseitige Schalter lassen sich separat für jeden Kanal die Wirkungsrichtung (Arbeits- bzw. Ruhestromverhalten, d. h. NO bzw. NC) sowie die Drahtbruch- (WB) und Kurzschlussüberwachung (SC) separat einund ausschalten. Bei Einsatz von mechanischen Kontakten muss die Drahtbruch- und Kurzschlussüberwachung abgeschaltet werden oder der Kontakt mit Widerständen (II) beschaltet sein (siehe Schaltbild). Die grüne LED signalisiert die Betriebsbereitschaft. Die beiden Zweifarben-LEDs zeigen in Gelb den Schaltzustand des jeweiligen Ausgangs an. Bei einem Fehler im Eingangskreis wechselt - bei eingeschalteter Eingangskreisüberwachung - die dem fehlerhaften Eingang zugeordnete Zweifarben-LED auf Rot. Daraufhin wird das zugehörige Ausgangsrelais entregt

technische Daten

Hersteller: Turck
Verpackungseinheit: 1
Bezeichnung: Trennschaltverstärker
Typenbezeichnung: IM1-22EX-R/230VAC
Hersteller - Artikelnummer: 7541211
Art der Spannungsversorgung: aktiv
Bemessungsversorgungsspannung bei AC: 196..253 V
Bemessungsbetriebsfrequenz: 48..62 Hz
Anzahl der Eingänge nach NAMUR: 2
Schaltspannung: 30 V
Schaltstrom: 2 A
Schaltleistung: 500 VA
Schaltfrequenz: 10 Hz
Anzahl der Kanäle: 2
Anzahl der Ausgangskreise Relais Schließer: 2
Störmeldeausgang: nein
Eigensicher nach EN 60947-5-6 NAMUR: ja
Galvanische Trennung zwischen den Eingängen: nein
Galvanische Trennung zwischen Eingang und Ausgang: ja
Galvanische Trennung zwischen Ausgang zu Ausgang: ja
Galvanische Trennung zwischen Versorgungsspannung und allen anderen Stromkreisen: ja
Geeignet für Sicherheitsfunktionen: nein

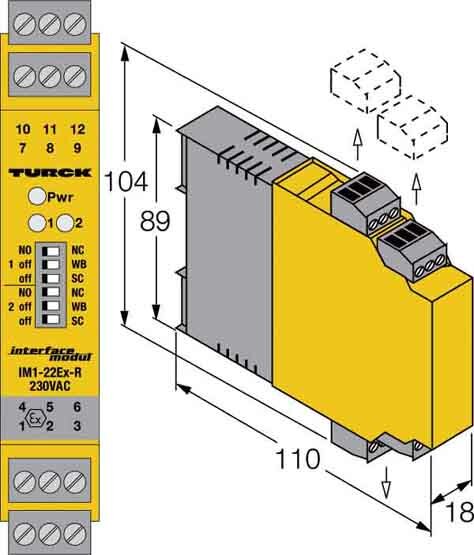

Breite: 18 mm
Höhe: 110 mm
Leistungsaufnahme: 3 W
Betriebstemperatur: -25..60 °C
Gerätebauform: Einbaugerät
Ausführung des elektrischen Anschlusses: Schraubanschluss
Montageart: Schnappbefestigung Tragschiene
Tiefe: 104 mm
Schutzart (IP): IP20
Länge: 20
Breite: 80
Höhe: 110
Gewicht: 0,148
Zolltarifnummer: 85437090
Ursprungsland: DE
Reachkennzeichen: N
Kennzeichen Abakus: N
Artikelklasse: Trennschaltverstärker

Lagerstatus

Lagerkennzeichen: Nichtlagerartikel () - Dieser Artikel kann bei positiven Lagerbestand nur noch abverkauft und auch beim Hersteller nachgeordert werden. Eine unter Umständen notwendige Nachbestellung beim Hersteller sollte nicht länger als 14 Tage in Anspruch nehmen. Achten Sie daher auf die Livelagerabfrage bzw. auf die Statusmeldung unseres Lagers im Warenkorb.
