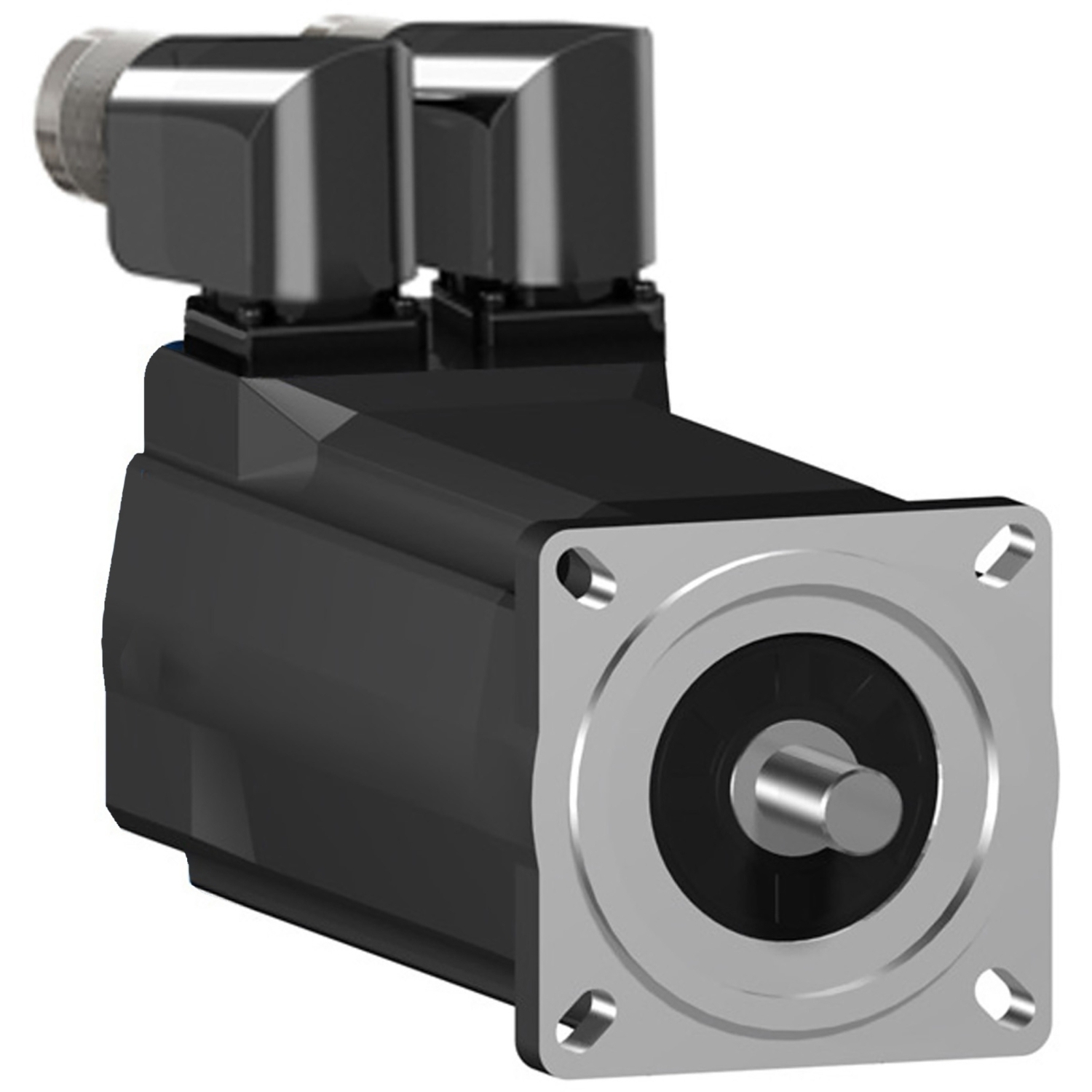

Schneider Electric AC-Servo SH3 70mm 1,4nm Passfeder IP65/67 SH30701P12F2200
%


Schneider Electric AC-Servo SH3 70mm 1,4nm Passfeder IP65/67 SH30701P12F2200

Art.Nr.: 10572716599

EAN: 3606489917593

Verkaufseinheit: 1 Stück

Hersteller:  Schneider Electric

Update: 07.11.24, 00:51 Uhr


Artikel nicht lagernd
Artikel nicht lagernd
Prüfe Expressversandoptionen...
paketversandfähiger Artikel

2.290,05 EUR UVP 4.800,94 EUR Sie sparen 52.3% (2.510,89 EUR) inkl. 19 % USt

Produktbeschreibung

Lexium SH3 Servomotor. Diese SH3-Reihe an AC-Servomotoren weist ein geringes Rotorträgheitmoment auf, das eine hohe Beschleunigungsfähigkeit für dynamische Anwendung ermöglicht. Dank der Wicklungstechnologie ergibt sich eine höhere Leistungsdichte in kompakter Ausführung. Dieser Servo hat ein nominelles Dauerstillstandsmoment von 1,4 Nm und erreicht ein Spitzendrehmoment von 3,5 Nm. Seine Nenndrehzahl beträgt in Abhängigkeit der Versorgungsspannung bis zu 7200 U/min. Es ergibt sich eine spannungsabhängige Nennleistung bis zu 950 W. Der eingebaute Encoder ist als Multiturn mit 128 Perioden/Umdrehung (128x1024x4096) als SinCos Hiperface ausgeführt. Der elektrische Anschluss erfolgt über Steckverbinder 2x M23, um 90° gewinkelt und drehbar. Zur Befestigung beträgt der Motorflansch 70 mm. Die Antriebswelle hat einen Durchmesser von 11 mm. Das Wellenende ist mit Passfeder und entspricht der Schutzart IP65 ausgeführt. Das Motorgehäuse entspricht der Schutzart IP67. Eine Haltebremse ist integriert. Für den Betrieb des Synchronmotors empfehlen sich die Servoverstärker der Lexium-Reihe Lexium 52 &
Lexium 62.

technische Daten

Hersteller: Schneider Electric
Verpackungseinheit: 1
Bezeichnung: AC-Servo SH3 70mm 1,4nm
Typenbezeichnung: SH30701P12F2200
Hersteller - Artikelnummer: SH30701P12F2200
Herstellerprogramm: Lexium 52 & Motoren
Ausführung: Drehstrom-Synchronmotor
Bemessungsspannung: 230 V
Bemessungsfrequenz: 50..60 Hz
Spannungsart: AC/DC
Anzahl der Phasen: 3
Werkstoff des Gehäuses: sonstige
Schutzart (IP): sonstige
Bauform: sonstige
Motor-Energieeffizienzklasse: sonstige
Isolationsklasse nach IEC: sonstige
Belastungszyklus: sonstige
Nenndrehmoment: 1,25 Nm
Lager: sonstige
Mit Kondensschutz: nein
Mit positivem Temperaturkoeffizienz-Resistor (PTC): nein
Mit Widerstandsthermometer-Detektor (RTD): nein
Intrinsische Sicherheit (IS): ohne
Geeignet für Frequenzregelung: nein
Betriebstemperatur: 0..40 °C
Überlastfähigkeit: nein
Kühlmethode: sonstige
Ausführung Wellenende: sonstige
Vakuum-Druck-Imprägnierung (VPI): sonstige
Länge: 100
Breite: 100
Höhe: 100
Gewicht: 2,91
Zolltarifnummer: 85015100
Ursprungsland: DE
Reachkennzeichen: J
Kennzeichen Abakus: N
Artikelklasse: Elektromotor
