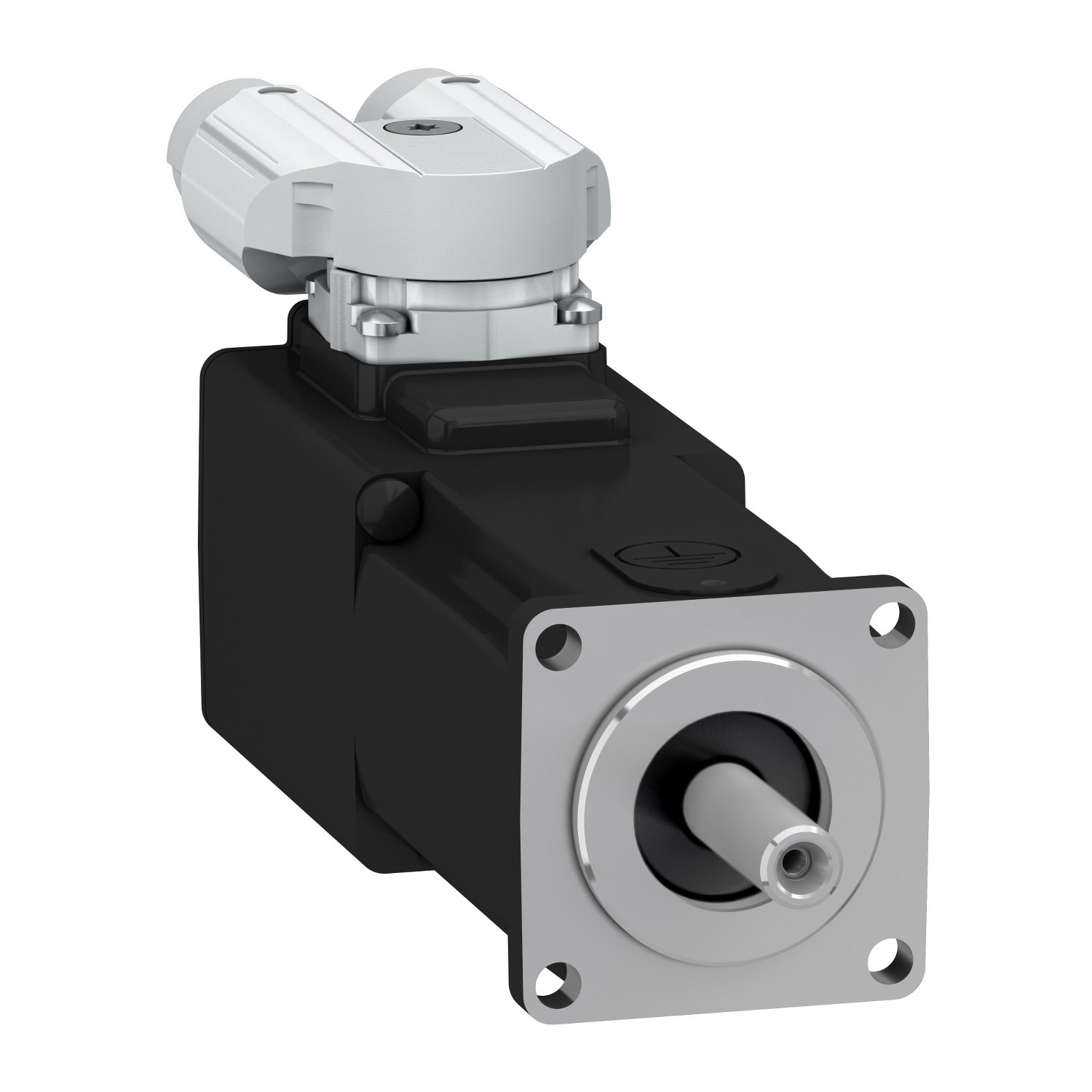

Schneider Electric AC-Servo SH3 40mm 0,21nm glatte Welle IP65 SH30401P07F2100
%


Schneider Electric AC-Servo SH3 40mm 0,21nm glatte Welle IP65 SH30401P07F2100

Art.Nr.: 10572713599

EAN: 3606485467504

Verkaufseinheit: 1 Stück

Hersteller:  Schneider Electric

Update: 07.11.24, 00:51 Uhr


Artikel nicht lagernd
Artikel nicht lagernd
Prüfe Expressversandoptionen...
paketversandfähiger Artikel

1.671,56 EUR UVP 3.504,31 EUR Sie sparen 52.3% (1.832,76 EUR) inkl. 19 % USt

Produktbeschreibung

Lexium SH3 Servomotor. Diese SH3-Reihe an AC-Servomotoren weist ein geringes Rotorträgheitmoment auf, das eine hohe Beschleunigungsfähigkeit für dynamische Anwendung ermöglicht. Dank der Wicklungstechnologie ergibt sich eine höhere Leistungsdichte in kompakter Ausführung. Dieser Servo hat ein nominelles Dauerstillstandsmoment von 0,21 Nm und erreicht ein Spitzendrehmoment von 0,75 Nm. Seine Nenndrehzahl beträgt in Abhängigkeit der Versorgungsspannung bis zu 9000 U/min. Es ergibt sich eine spannungsabhängige Nennleistung bis zu 170 W. Der eingebaute Encoder ist als Multiturn mit 16 Perioden/Umdrehung (16x1024x4096) als SinCos Hiperface ausgeführt. Der elektrische Anschluss erfolgt über Steckverbinder 2x Y-TEC, um 90° gewinkelt und drehbar. Zur Befestigung beträgt der Motorflansch 40 mm. Die Antriebswelle hat einen Durchmesser von 8 mm. Das Wellenende ist glatt und entspricht der Schutzart IP65 ausgeführt. Das Motorgehäuse entspricht der Schutzart IP65. Eine Haltebremse ist integriert. Für den Betrieb des Synchronmotors empfehlen sich die Servoverstärker der Lexium-Reihe Lexium 52 &
Lexium 62.

technische Daten

Hersteller: Schneider Electric
Verpackungseinheit: 1
Bezeichnung: AC-Servo SH3 40mm 0,21nm
Typenbezeichnung: SH30401P07F2100
Hersteller - Artikelnummer: SH30401P07F2100
Herstellerprogramm: Lexium 52 & Motoren
Ausführung: sonstige
Bemessungsspannung: 115 V
Bemessungsstrom: 1,78 A
Bemessungsfrequenz: 50..60 Hz
Spannungsart: AC
Anzahl der Phasen: 3
Bemessungsleistung bei Bemessungsfrequenz: 0,26 kW
Bemessungsdrehzahl bei Bemessungsfrequenz: 3000 1/min
Werkstoff des Gehäuses: sonstige
Schutzart (IP): sonstige
Polzahl: 6
Bauform: sonstige
Motor-Energieeffizienzklasse: sonstige
Isolationsklasse nach IEC: sonstige
Belastungszyklus: sonstige
Nenndrehmoment: 0,26 Nm
Lager: sonstige
Mit Kondensschutz: nein
Mit positivem Temperaturkoeffizienz-Resistor (PTC): nein
Mit Widerstandsthermometer-Detektor (RTD): nein
Intrinsische Sicherheit (IS): ohne
Geeignet für Frequenzregelung: nein
Betriebstemperatur: 0..50 °C
Überlastfähigkeit: nein
Kühlmethode: sonstige
Ausführung Wellenende: sonstige
Vakuum-Druck-Imprägnierung (VPI): sonstige
Länge: 240
Breite: 170
Höhe: 110
Gewicht: 0,627
Zolltarifnummer: 85015100
Ursprungsland: DE
Reachkennzeichen: J
Kennzeichen Abakus: N
Artikelklasse: Elektromotor
