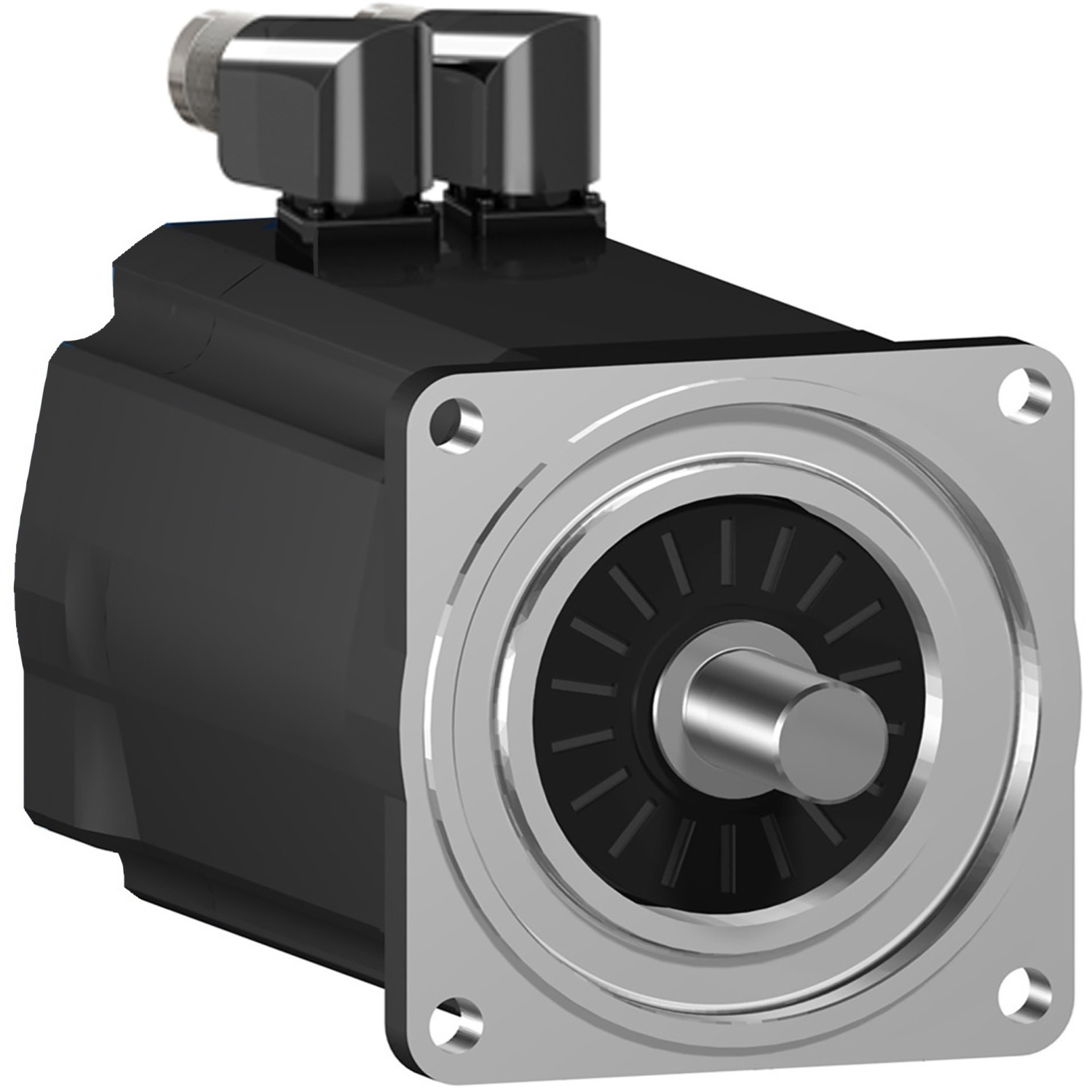

Schneider Electric AC-Servo SH3 100mm 10nm Passfeder IP65 SH31004P11F2100
%


Schneider Electric AC-Servo SH3 100mm 10nm Passfeder IP65 SH31004P11F2100

Art.Nr.: 10572726899

EAN: 3606481550620

Verkaufseinheit: 1 Stück

Hersteller:  Schneider Electric

Update: 09.11.24, 00:50 Uhr


Artikel nicht lagernd
Artikel nicht lagernd
Prüfe Expressversandoptionen...
paketversandfähiger Artikel

3.036,59 EUR UVP 6.366,02 EUR Sie sparen 52.3% (3.329,43 EUR) inkl. 19 % USt

Produktbeschreibung

Lexium SH3 Servomotor. Diese SH3-Reihe an AC-Servomotoren weist ein geringes Rotorträgheitmoment auf, das eine hohe Beschleunigungsfähigkeit für dynamische Anwendung ermöglicht. Dank der Wicklungstechnologie ergibt sich eine höhere Leistungsdichte in kompakter Ausführung. Dieser Servo hat ein nominelles Dauerstillstandsmoment von 10 Nm und erreicht ein Spitzendrehmoment von 40,5 Nm. Seine Nenndrehzahl beträgt in Abhängigkeit der Versorgungsspannung bis zu 3600 U/min. Es ergibt sich eine spannungsabhängige Nennleistung bis zu 2,6 kW. Der eingebaute Encoder ist als Singelturn mit 128 Perioden/Umdrehung (128x1024) als SinCos Hiperface ausgeführt. Der elektrische Anschluss erfolgt über Steckverbinder 2x M23, um 90° gewinkelt und drehbar. Zur Befestigung beträgt der Motorflansch 100 mm. Die Antriebswelle hat einen Durchmesser von 24 mm. Das Wellenende ist mit Passfeder und entspricht der Schutzart IP65 ausgeführt. Das Motorgehäuse entspricht der Schutzart IP65. Eine Haltebremse ist integriert. Für den Betrieb des Synchronmotors empfehlen sich die Servoverstärker der Lexium-Reihe Lexium 52 &
Lexium 62.

technische Daten

Hersteller: Schneider Electric
Verpackungseinheit: 1
Bezeichnung: AC-Servo SH3 100mm 10nm
Typenbezeichnung: SH31004P11F2100
Hersteller - Artikelnummer: SH31004P11F2100
Herstellerprogramm: Lexium 52 & Motoren
Ausführung: Drehstrom-Synchronmotor
Bemessungsspannung: 230 V
Bemessungsfrequenz: 50..60 Hz
Spannungsart: AC/DC
Anzahl der Phasen: 3
Werkstoff des Gehäuses: sonstige
Schutzart (IP): sonstige
Bauform: sonstige
Motor-Energieeffizienzklasse: sonstige
Isolationsklasse nach IEC: sonstige
Belastungszyklus: sonstige
Nenndrehmoment: 10 Nm
Lager: sonstige
Mit Kondensschutz: nein
Mit positivem Temperaturkoeffizienz-Resistor (PTC): nein
Mit Widerstandsthermometer-Detektor (RTD): nein
Intrinsische Sicherheit (IS): ohne
Geeignet für Frequenzregelung: nein
Betriebstemperatur: 0..40 °C
Überlastfähigkeit: nein
Kühlmethode: sonstige
Ausführung Wellenende: sonstige
Vakuum-Druck-Imprägnierung (VPI): sonstige
Länge: 590
Breite: 200
Höhe: 200
Gewicht: 11,1
Zolltarifnummer: 85015220
Ursprungsland: DE
Reachkennzeichen: J
Kennzeichen Abakus: N
Artikelklasse: Elektromotor

Lagerstatus

Lagerkennzeichen: Nichtlagerartikel () - Dieser Artikel kann bei positiven Lagerbestand nur noch abverkauft und auch beim Hersteller nachgeordert werden. Eine unter Umständen notwendige Nachbestellung beim Hersteller sollte nicht länger als 14 Tage in Anspruch nehmen. Achten Sie daher auf die Livelagerabfrage bzw. auf die Statusmeldung unseres Lagers im Warenkorb.
