Produktbeschreibung

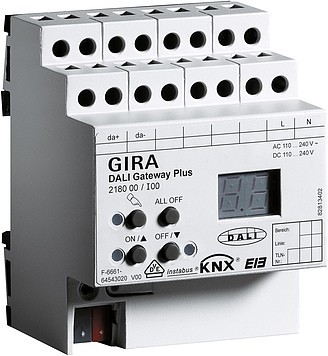

DALI Gateway Plus für KNX - Kompatibel zu DALI und DALI-2 Standard. - Das DALI Gateway Plus bildet die Schnittstelle zwischen einer KNX Installation und einer digitalen DALI Beleuchtungsanlage. - Steuerung von max. 64 DALI Betriebsgeräten als Einzelsteuerung, Gruppensteuerung in max. 32 Gruppen oder Zentralsteuerung über Broadcasttelegramm (Gruppe 17 - 32 jeweils max. 2 Betriebsgeräte). - Handbetätigung der Geräte auch unabhängig vom Bus (auch Baustellenbetrieb mit Broadcast-Steuerung). - Energiesparfunktion: Abschaltung der Versorgungsspannung der DALI Betriebsgeräte im ausgeschalteten Zustand möglich (über zusätzlichen Schaltaktor für KNX). - 16 Lichtszenen. - Einbeziehung der Gruppen in die Lichtszenen möglich. - Effektsteuerung für max. 16 Sequenzen in 1 bis 500 Durchläufen (oder unendlich) konfigurierbar. - Rückmeldungen von DALI Fehlerstatus oder Kurzschluss und Meldung von Ausfall der Versorgungsspannung. - Aktive oder passive (Objekt auslesbar) zyklische Rückmeldefunktion. - Sammelrückmeldung aller Schaltzustände möglich. - Rückmeldungen lassen sich nach Busspannungswiederkehr verzögern. Gruppen- und Gerätefunktionen: - Schalten und Helligkeitswert: Aktive (bei Änderung oder zyklisch auf den Bus sendend) oder passive (Objekt auslesbar) Rückmeldefunktionen. - Einstellung des Helligkeitsbereichs möglich. - Lampenschonendes Ein- und Ausschalten. - Dimmverhalten parametrierbar. - Zeitfunktionen (Ein- bzw. Ausschaltverzögerung, erweiterte Treppenhausfunktion Vorwarnfunktion gemäß DIN 18015-2 oder reduzierter Dauerbeleuchtung). - Sperrfunktion oder alternativ Zwangsstellungsfunktion für jede Gruppe parametrierbar. Bei Sperrfunktion ist das Blinken von Leuchtengruppen möglich. - Auslesen des DALI Teilnehmerzustands über KNX. - Betriebsstundenzähler als Vor- und Rückwärtszähler mit Grenzwertauswertung. - Online- oder Offline-Projektierung der DALI Teilnehmer mit ETS-Plug-in. - Austausch eines einzelnen defekten DALI Teilnehmers während des Betriebs ohne ETS möglich. Betrieb von Notleuchten: - Geeignet für den Betrieb in Notbeleuchtungsanlagen. - Ansteuerung und Überwachung von einzelbatterie- und zentralversorgten DALI Notbeleuchtungsanlagen. - Unterstützung von DALI Notlichtkonvertern nach EN 62386-202 (Einzelbatteriebetriebene Notleuchten mit DALI Schnittstelle): Funktionstest, Dauerbetriebstest, eingeschränkter Dauerbetriebstest, Abfrage des Akkuladezustands. DALI-2 Unterstützung ab Indexstand I06. Betrieb von Notbeleuchtungsanlagen: Die gesetzlichen und normativen Vorgaben sind länderspezifisch unterschiedlich. Es ist in jedem Fall durch den Anwender / Fachplaner zu prüfen, ob die spezifischen Vorgaben eingehalten werden. VDE-Zulassung gemäß EN 60669-1, EN 60669-2-1. Projektierung und Inbetriebnahme des Geräts ab ETS 4.1 (Empfehlung) oder mit der ETS 3 ab Version "
d"
. Anschluss- und Abzweigklemme für KNX im Lieferumfang enthalten.
