Frage Sind bei diesen Auslegern auch die Klemmen (Artikel HSKS) mit der der Ausleger am T - Träger geklemmt wird dabei ?
Antwort Nein, die sind nicht beim Artikel dabei - die sind extra.
%

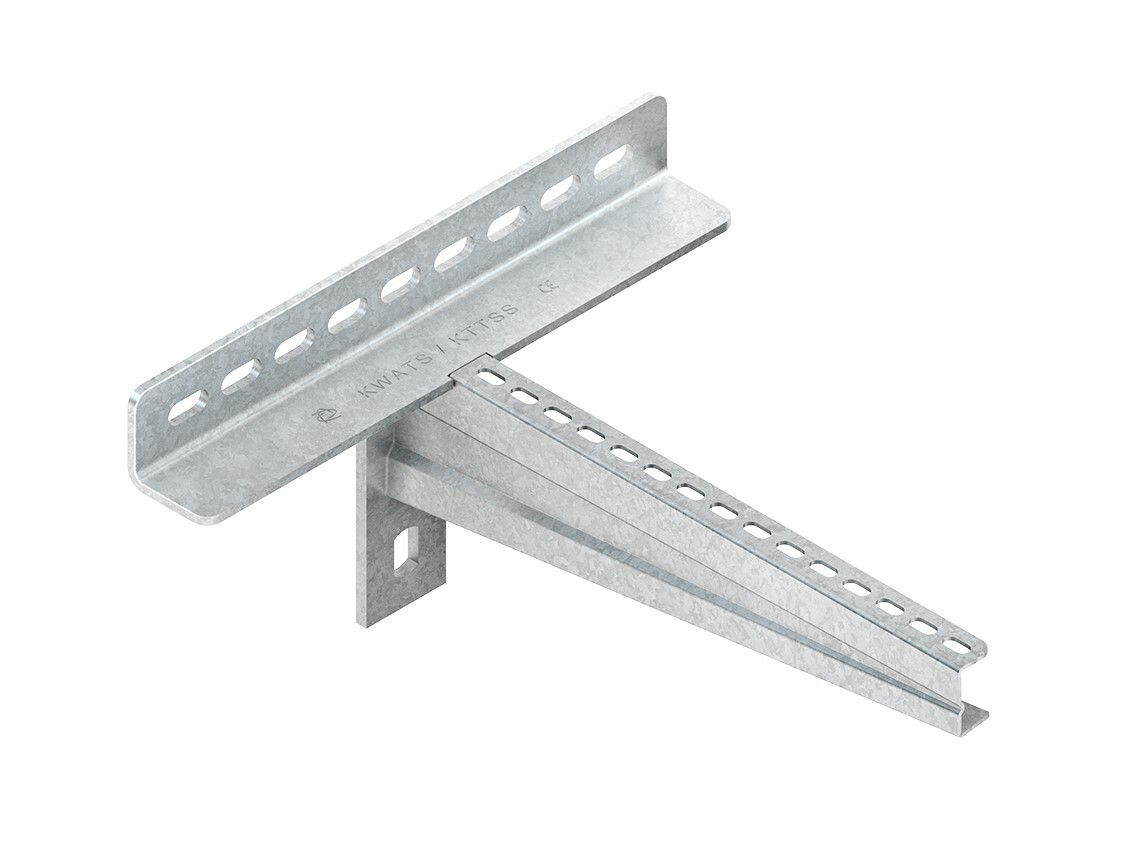

Abbildung ähnlich.
Niedax Trägerausleger KTTSS 300
Art.Nr.: 10540125599
EAN: 4013339183623
Verkaufseinheit: 1 Stück
Hersteller: Niedax
Update: 19.02.25, 16:55 Uhr
EUR
62.02
NewCondition
62,02 EUR UVP 309,64 EUR Sie sparen 80% (247,61 EUR) inkl. 19 % USt
Produktbeschreibung
Klemmausleger, sehr schwere Ausführung, zur Wandmontage und zur Klemmbefestigung an blanken Stahlträgern mit einer Flanschbreite von = 100 mm bis = 320 mm, erforderliches Klemmzubehör an T-Trägern, wie 2 x SKM 12X...(10.9), 2 x UGM 12 und 2 x HSKS..., bitte gesondert bestellen. Erforderliches Befestigungszubehör für Weitspannkabelrinnen/-leitern bitte gesondert bestellen. Die Klemmbefestigung sollte symmetrisch und die Schrauben so nah wie möglich am Flansch angebracht werden. Die Tragfähigkeitsangaben gelten nur in Verbindung mit HSKS..., UGM 12 und Schrauben M 12, Festigkeitsklasse 10.9, die mit einem Vorspanndrehmoment von 123 Nm anzuziehen sind. Speziell bei Anschlüssen, die vertikale Lasten über Reibung übertragen müssen, ist unbedingt auf das Schraubenanzugsmoment zu achten und mit dem Drehmomentenschlüssel zu überprüfen! Die angegebenen Belastungswerte gelten immer nur für Verbindungen aus Stahl auf Stahl (z.B. Profilklemmen). Nach Einbringen der halben Last ist das Anzugsdrehmoment der Schrauben nochmals zu überprüfen. Gefahr des Abrutschens! Sind Stahlstützen mit einem Brandschutzanstrich versehen, darf dieser nicht ohne Rücksprache und schriftlicher Freigabe des Auftraggebers bzw. der Bauleitung entfernt werden. In jedem Fall ist die Einleitung der Lasten ins Bauwerk mit der Bauplanung bzw. Bauleitung abzustimmen. Abmessungen (ca. Maße) Auflagehöhe H : 156 mm Winkelbreite B : 400 mm Auflagelänge L : 330 mm Tragfähigkeit F bei L/2 : 10 kN im System geprüft, gilt für Trägerflanschbreiten = 220 mm und = 300 mm. Tragfähigkeit F2 bei L/2 : 10 kN im System geprüft, gilt für Trägerflanschbreiten = 220 mm Werkstoff Ausleger : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461 Flanschstärke des Trägers in mm : [Kundenangabe erforderlich]
technische Daten
Hersteller: Niedax
Verpackungseinheit: 1
Bezeichnung: Trägerausleger
Typenbezeichnung: KTTSS 300
Hersteller - Artikelnummer: KTTSS 300
Länge: 330 mm
Breite: 28 mm
Höhe: 156 mm
Geeignet für Kabeltragsystembreite: 50..300 mm
Ausführung: Klemmausleger
Winkel: 90 °
Tragfähigkeit: 10 kN
Geeignet für Funktionserhalt: nein
Werkstoff: Stahl
Werkstoffgüte: sonstige
Oberflächenschutz: feuerverzinkt
Länge: 338
Breite: 400
Höhe: 210
Gewicht: 3,463
Zolltarifnummer: 73089059
Ursprungsland: DE
Reachkennzeichen: N
Kennzeichen Abakus: N
Artikelklasse: Ausleger für Kabeltragsystem
Lagerstatus
Lagerkennzeichen: Bestandsgeführter Zentrallagerartikel (Z) - Dieser Artikel sollte sich immer in ausreichender Anzahl auf Lager befinden. Eine unter Umständen notwendige Nachbestellung beim Hersteller sollte nicht länger als 7 Tage in Anspruch nehmen. Achten Sie auf die Livelagerabfrage bzw. auf die Statusmeldung unseres Lagers im Warenkorb.
