Eaton Sterndreieckschütz SDAINLM70(230V50HZ)
%


Eaton Sterndreieckschütz SDAINLM70(230V50HZ)

Art.Nr.: 10076381899

EAN: 4015082398958

Verkaufseinheit: 1 Stück

Hersteller:  eaton

Update: 21.11.24, 00:30 Uhr


Artikel lagernd
Artikel lagernd
Prüfe Expressversandoptionen...
paketversandfähiger Artikel

666,99 EUR UVP 1.103,13 EUR Sie sparen 39.5% (436,14 EUR) inkl. 19 % USt

Produktbeschreibung

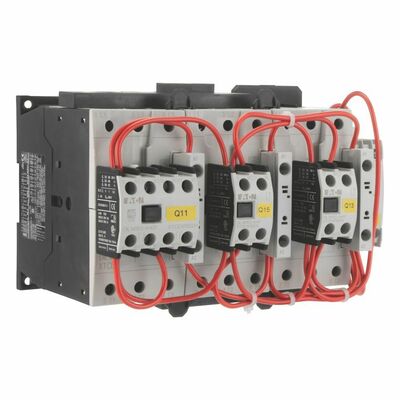

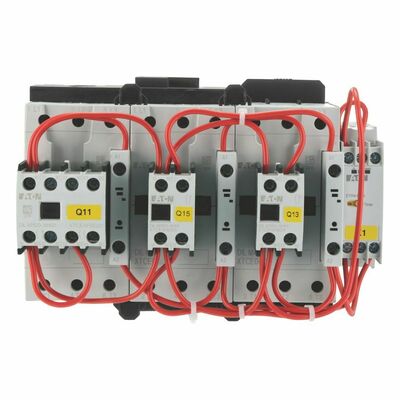

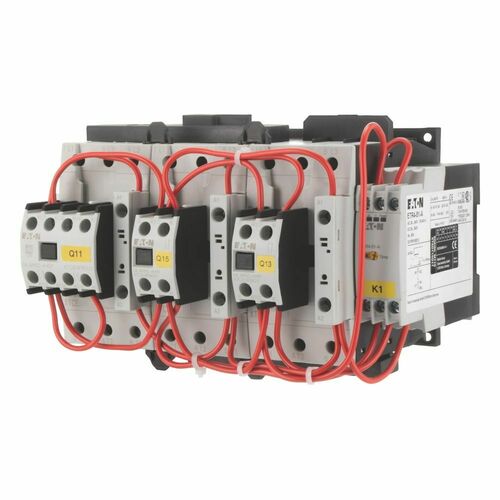

Stern-Dreieck-Schützkombination, Applikation: Schützkombinationen für den Motorstart im Stern-Dreieck, Schalthäufigkeit: max. 30 Anläufe/Stunde, Zubehör: Stern-Dreieck-Kombinationen SDAINL, Gebrauchskategorie: AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 70 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 18.5 kW, 380 V 400 V: P= 37 kW, 500 V: P= 45 kW, 660 V 690 V: P= 37 kW, max. Umschaltzeit: 20 s, Betätigungsspannung: 230 V 50 Hz, 240 V 60 Hz, Stromart AC/DC: Wechselstrombetätigung, Einzelkomponenten der Kombination Netzschütz Q11: DILM40, + DILM150-XHI31, Dreieckschütz Q15: DILM40, + DILM150-XHI11 Typ, Sternschütz Q13: DILM40, + DILM150-XHI11 Typ, Zeitrelais K1: ETR4-51 Typ, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3

technische Daten

Hersteller: Eaton
Verpackungseinheit: 1
Bezeichnung: Sterndreieckschütz
Typenbezeichnung: SDAINLM70(230V50HZ)
Hersteller - Artikelnummer: 239895
Herstellerprogramm: Moeller series;xStart
Funktion: Stern-Dreieck-Schütz
Bemessungssteuerspeisespannung Us bei AC 50 Hz: 230 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz: 240 V
Bemessungssteuerspeisespannung Us bei DC: 0 V
Spannungsart zur Betätigung: AC
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 70 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 70 A
Bemessungsbetriebsleistung bei AC-3, 400 V: 37 kW
Bemessungsbetriebsleistung NEMA: 0 kW
Anzahl der Schließer als Hauptkontakte: 9
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis: Schraubanschluss
Anschlussart Hauptstromkreis: Schraubanschluss
Schutzart (IP): IP00
Schutzart (NEMA): sonstige
Tragschienenmontage möglich: nein
Länge: 1200
Breite: 800
Höhe: 1150
Gewicht: 318,44
Zolltarifnummer: 85364900
Ursprungsland: RO
Reachkennzeichen: N
Kennzeichen Abakus: N
Artikelklasse: Schützkombination
