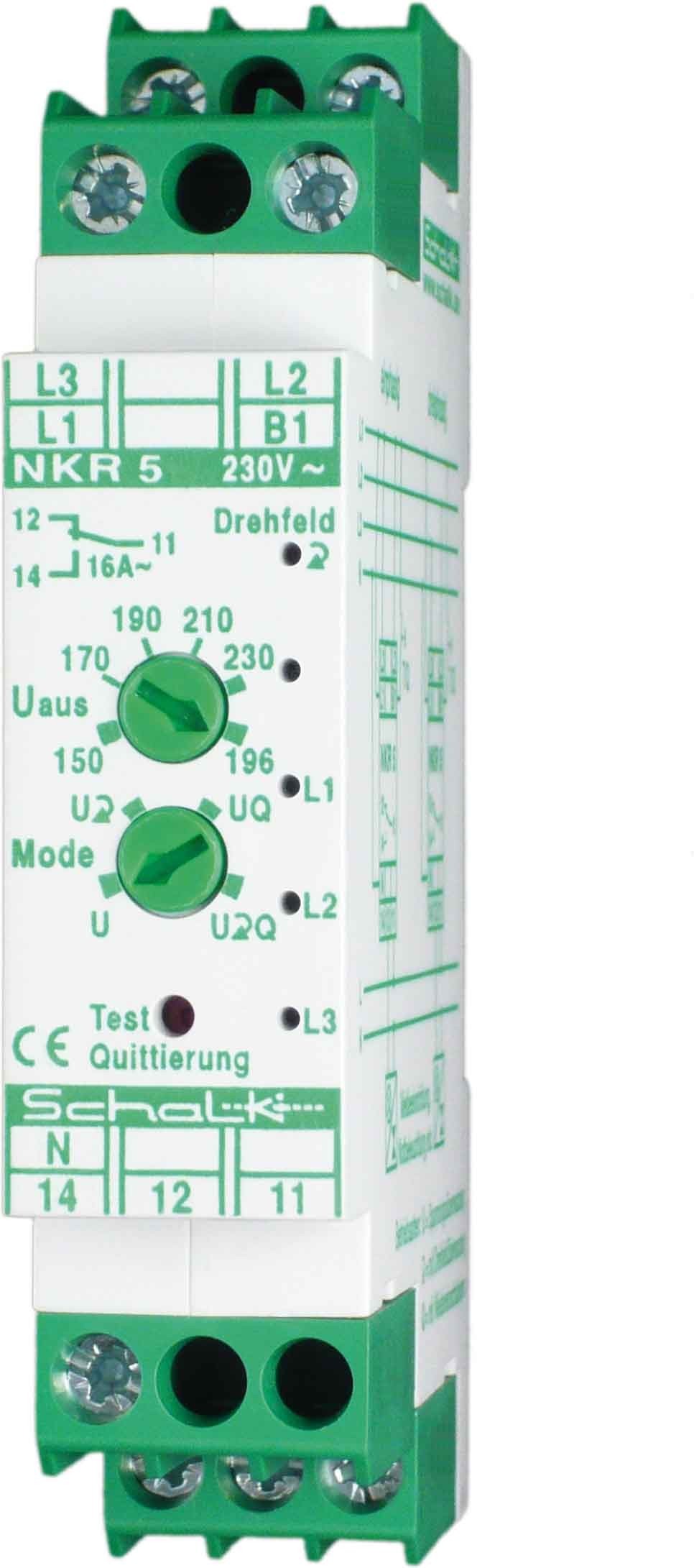

Schalk Netz-Überwachungs-Relais NKR 5

Name: Schalk Netz-Überwachungs-Relais NKR 5
Brand: Schalk
SKU: 0676076
Price: 52.38 EUR
Availability: InStock

Art.Nr.: 10067607699

EAN: 4046929301046

Verkaufseinheit: 1 Stück

Hersteller: Schalk

Update: 11.04.25, 00:29 Uhr

Artikel lagernd

Prüfe Expressversandoptionen...

paketversandfähiger Artikel

Der Versand per Express ist ein zusätzlicher kostenpflichtiger Service. Sofern alle Artikel sofort verfügbar sind und Sie <b>werktags (Mo. - Do.) vor 14:00 Uhr</b> bestellen und bezahlt haben, ist es möglich, eine Lieferung innerhalb Deutschlands zum Folgewerktag zu veranlassen. Die Zustellung erfolgt dann am nächsten Werktag.

Alle im Warenkorb als lagernd gekennzeichneten Artikel werden sofort nach erfolgter Zahlung innerhalb Deutschlands oder bei Lieferung per Nachnahme versendet. Bei Nachnahmesendungen wird nur eine Sendung veranlasst.<b>Diese Versandart ist auch an Packstationen möglich! Die minimalen Maße (15 x 11 x 1cm) dürfen nicht unterschritten und die maximalen Maße (60 x 35 x 35cm) nicht überschritten werden.</b> Überschreitet die längste Kante Ihrer Sendung 120cm, wird Ihre Lieferung automatisch per DPD ausgeliefert. Ein Anspruch auf Rückerstattung etwaiger Differenzen zum DPD Versand besteht nicht. Deutschlandweit versendet DHL alle Pakete zu <b>100% klimaneutral</b>!

Alle auf der Produktseite bzw. im Warenkorb als lagernd gekennzeichneten Artikel werden innerhalb Deutschlands sofort nach erfolgter Zahlung versendet. Bei Nachnahmesendungen wird nur eine Sendung per DHL veranlasst. Daher warten wir, bis alle Artikel Ihrer Bestellung lieferbar sind.

52,38 EUR UVP 88,18 EUR Sie sparen 40.6% (35,79 EUR) inkl. 19 % USt

zzgl. Versandkosten

Produktbeschreibung

Die Netzüberwachungsrelais werden zur Überwachung von ein- bis dreiphasigen Netzen eingesetzt. Beim Einsatz in einem Drehstromnetz kann zusätzlich zur Spannung die Phasenlage überwacht werden. Die Schaltschwelle kann von 150 bis 230V frei, oder auf einen definierten Festwert von 196V (DIN VDE) eingestellt werden. Beim NKR 5 wird der Zustand der Phasenspannungen und der Drehfeldrichtung über 4 LEDs angezeigt. Ein Phasenausfall wird optisch durch eine blinkende LED gespeichert. Das Relais schaltet entweder automatisch nach Spannungswiederkehr, oder erst nach Quittierung durch den internen oder einen externen Taster ein (Fehlerspeicher-Funktion), Maße: 18x55mm, 230V AC ,1 Wechsler 10A potentialfrei, Uvar 150-230V, Ufix 196V

technische Daten

Hersteller: Schalk

Verpackungseinheit: 10

Bezeichnung: Netz-Überwachungs-Relais

Typenbezeichnung: NKR 5

Hersteller - Artikelnummer: NKR509

Ausführung des elektrischen Anschlusses: Schraubanschluss

Mit abnehmbaren Klemmen: nein

1-Phasen-Unterspannung möglich: ja

3-Phasen-Unterspannung möglich: ja

1-Phasen-Überspannung möglich: nein

3-Phasen-Überspannung möglich: nein

1-Phasen-Fenster möglich: nein

3-Phasen-Fenster möglich: nein

Enthält Funktion Gleichspannung-Unterspannung: nein

Enthält Funktion Gleichspannung-Überspannung: nein

Enthält Funktion Gleichspannung-Fenster: nein

Spannungsmessbereich 1: 150..230 V

Spannungsmessbereich 2: 196 V

Spannungsart des Messbereichs: AC

Bemessungssteuerspeisespannung Us bei AC 50 Hz: 140..250 V

Bemessungssteuerspeisespannung Us bei AC 60 Hz: 140..250 V

Spannungsart zur Betätigung: AC

Ansprechwert Spannung: 150..230 V

Min. einstellbare Ansprechverzögerungszeit: 0,5 s

Max. zulässige Ansprechverzögerungszeit: 0,5 s

Min. einstellbare Rückfallverzögerungszeit: 0 s

Max. zulässige Rückfallverzögerungszeit: 0,5 s

Anzahl der Kontakte als Wechsler: 1

Breite: 18 mm

Höhe: 88 mm

Tiefe: 55 mm

Länge: 190

Breite: 95

Höhe: 66

Gewicht: 0,819

Zolltarifnummer: 85364900

Ursprungsland: DE

Reachkennzeichen: N

Kennzeichen Abakus: N

Artikelklasse: Spannungsüberwachungsgerät
