Turck Trennschaltverstärker IM1-22EX-R
Abbildung ähnlich.


Turck Trennschaltverstärker IM1-22EX-R

Art.Nr.: 10072756199

EAN: 4047101119688

Verkaufseinheit: 1 Stück

Hersteller:  Turck

Update: 21.11.24, 12:31 Uhr


Artikel lagernd
Artikel lagernd
Prüfe Expressversandoptionen...
paketversandfähiger Artikel

171,68 EUR inkl. 19 % USt

Produktbeschreibung

Der zweikanalige Trennschaltverstärker ist mit eigensicheren Eingangskreisen ausgestattet. An das Gerät können Sensoren nach EN 60947-5-6 (NAMUR) oder potentialfreie Kontaktgeber angeschlossen werden. sechs frontseitige Schalter lassen sich separat für jeden Kanal die Wirkungsrichtung (Arbeits- bzw. Ruhestromverhalten, d. h. NO bzw. NC) sowie die Drahtbruch- (WB) und Kurzschlussüberwachung (SC) separat einund ausschalten. Bei Einsatz von mechanischen Kontakten muss die Drahtbruch- und Kurzschlussüberwachung abgeschaltet werden oder der Kontakt mit Widerständen (II) beschaltet sein (siehe Schaltbild). Die grüne LED signalisiert die Betriebsbereitschaft. Die beiden Zweifarben-LEDs zeigen in Gelb den Schaltzustand des jeweiligen Ausgangs an. Bei einem Fehler im Eingangskreis wechselt - bei eingeschalteter Eingangskreisüberwachung - die dem fehlerhaften Eingang zugeordnete Zweifarben-LED auf Rot. Daraufhin wird das zugehörige Ausgangsrelais entregt

technische Daten

Hersteller: Turck
Verpackungseinheit: 1
Bezeichnung: Trennschaltverstärker
Typenbezeichnung: IM1-22EX-R
Hersteller - Artikelnummer: 7541231
Art der Spannungsversorgung: aktiv
Bemessungsversorgungsspannung bei AC: 20..250 V
Bemessungsbetriebsfrequenz: 40..70 Hz
Bemessungsversorgungsspannung bei DC: 20..125 V
Anzahl der Eingänge nach NAMUR: 2
Schaltspannung: 250 V
Schaltstrom: 2 A
Schaltleistung: 500 VA
Schaltfrequenz: 10 Hz
Anzahl der Kanäle: 2
Anzahl der Ausgangskreise Relais Schließer: 2
Störmeldeausgang: nein
Eigensicher nach EN 60947-5-6 NAMUR: ja
Galvanische Trennung zwischen den Eingängen: nein
Galvanische Trennung zwischen Eingang und Ausgang: ja
Galvanische Trennung zwischen Ausgang zu Ausgang: ja
Galvanische Trennung zwischen Versorgungsspannung und allen anderen Stromkreisen: ja
Geeignet für Sicherheitsfunktionen: nein
SIL nach IEC 61508: 2

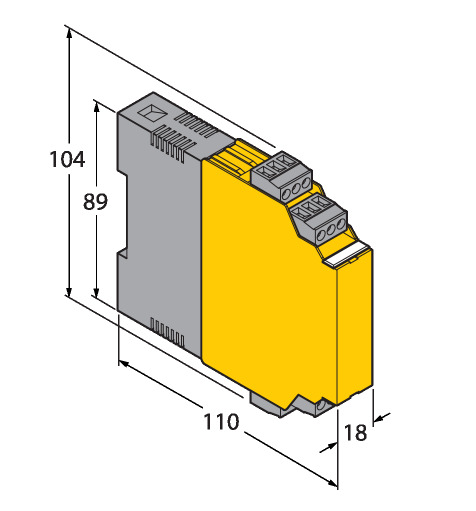

Breite: 18 mm
Höhe: 110 mm
Leistungsaufnahme: 3 W
Betriebstemperatur: -25..70 °C
Gerätebauform: Einbaugerät
Ausführung des elektrischen Anschlusses: Schraubanschluss
Montageart: Schnappbefestigung Tragschiene
Tiefe: 104 mm
Schutzart (IP): IP20
Länge: 20
Breite: 110
Höhe: 110
Gewicht: 0,173
Zolltarifnummer: 85437090
Ursprungsland: DE
Reachkennzeichen: N
Kennzeichen Abakus: N
Artikelklasse: Trennschaltverstärker
